VESA 75 × 75 frente a 100 × 100 mm: compatibilidad de montaje para pantallas de marco cerrado

Un monitor de pantalla táctil puede caber en el área de visualización disponible, pero aun así crear problemas de instalación si sus orificios de montaje no coinciden con el soporte o la carcasa del equipo. Para proyectos OEM, esta falta de coincidencia puede dar lugar a placas adaptadoras adicionales, mecanizado adicional, tiempos de montaje más prolongados y un mantenimiento más complicado. Verificar el patrón de montaje VESA con anticipación ayuda a los diseñadores de equipos a evitar estos problemas antes de que el monitor se integre en un sistema terminado.

Los dos patrones de montaje comúnmente considerados para pantallas compactas y medianas son 75 × 75 mm y 100 × 100 mm. Aunque la diferencia entre ellos es de sólo 25 mm en cada dirección, no son intercambiables sin comprobar el hardware de montaje. El monitor táctil de marco cerrado de 7 a 27 pulgadas (serie 3A) admite ambos patrones de montaje, lo que brinda a los fabricantes de equipos más flexibilidad al diseñar terminales montados en la pared, estaciones de trabajo de escritorio e interfaces táctiles integradas.

Entendiendo VESA 75 × 75 mm y 100 × 100 mm

Los patrones de montaje VESA especifican la distancia entre los centros de los orificios de montaje en la parte posterior de una pantalla. Un patrón de 75 × 75 mm tiene cuatro agujeros dispuestos en un cuadrado que mide 75 mm en cada lado. Un patrón de 100 × 100 mm utiliza la misma disposición, pero la distancia entre los centros de los orificios adyacentes es de 100 mm.

Estas medidas describen el espaciado de los orificios, no las dimensiones generales del monitor. Una pantalla con una pantalla más grande no utiliza automáticamente un patrón de montaje más grande y dos monitores con el mismo tamaño de pantalla pueden tener diferentes configuraciones de montaje.

Por lo tanto, el primer paso para seleccionar un soporte es confirmar el espacio real entre los orificios del monitor en lugar de estimar la compatibilidad a partir del tamaño o la apariencia de la pantalla. Los diseñadores también deben verificar las especificaciones de los tornillos, la profundidad de montaje, la capacidad de carga del soporte y el espacio libre alrededor del gabinete trasero. El patrón VESA es un punto de partida importante, pero es sólo una parte de la interfaz mecánica.

Cuándo elegir 75 × 75 mm o 100 × 100 mm

El patrón de montaje apropiado depende de la pantalla, la estructura de soporte y el entorno de instalación.

A menudo se encuentra un patrón de 75 × 75 mm en soportes de monitores compactos y conjuntos de pantallas más pequeños. Puede resultar conveniente cuando el área de montaje disponible es limitada, como en una estación de control compacta, una pequeña terminal de autoservicio o un panel de equipo con espacio limitado. Sin embargo, todavía es necesario verificar la capacidad de carga real y la idoneidad del soporte.

Un patrón de 100 × 100 mm se utiliza ampliamente en brazos para monitores, soportes de pared y otros accesorios de montaje de pantallas. Puede ser una opción práctica para instalaciones que ya utilizan hardware compatible, ayudando a los fabricantes a mantener la coherencia entre los modelos de equipos.

Ninguno de los patrones es universalmente mejor. Una mayor distancia entre agujeros no garantiza por sí sola una mayor estabilidad. La estabilidad también depende de la construcción del soporte, los sujetadores, la superficie de soporte, el peso del monitor y las fuerzas aplicadas durante la operación.

Para proyectos OEM, el enfoque más eficiente es identificar el patrón de montaje ya utilizado en el diseño del equipo y luego confirmar que el monitor y el soporte seleccionados son compatibles. Si el gabinete existente tiene orificios fijos, seleccionar una pantalla que combine puede reducir el trabajo de rediseño.

Cómo admite la serie 3A diferentes métodos de instalación

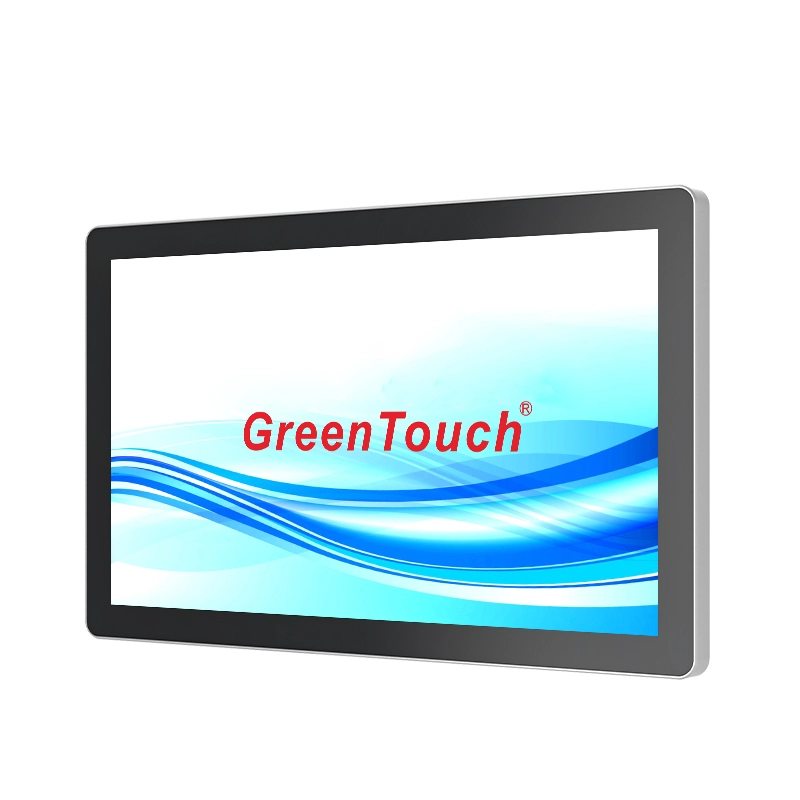

El monitor táctil de marco cerrado de 7 a 27 pulgadas (Serie 3A) ofrece orificios de montaje VESA de 75 × 75 mm o 100 × 100 mm, según la configuración aplicable. Esto brinda a los integradores de sistemas opciones al planificar instalaciones en una variedad de tipos de equipos.

Las instalaciones montadas en la pared son comunes en terminales de información, sistemas minoristas, instalaciones de transporte y áreas de trabajo industriales. El soporte de montaje debe sostener el monitor de forma segura y dejar suficiente espacio para cables y conectores. El equipo de instalación también debe confirmar que la pared o superficie de montaje pueda soportar la carga combinada de la pantalla, el soporte y cualquier accesorio adjunto.

La instalación de escritorio es útil para estaciones de operador, mostradores de servicio y estaciones de trabajo interactivas. En estos casos, el soporte o soporte debe proporcionar una estabilidad adecuada durante las interacciones táctiles repetidas. La posición y el ángulo de la pantalla deben permitir a los usuarios operar la interfaz cómodamente sin ejercer fuerza excesiva sobre el conjunto de montaje.

La instalación empotrada requiere atención adicional porque el monitor está integrado en un panel o gabinete más grande. Los orificios VESA se pueden utilizar con un soporte adaptador adecuado, mientras que el bisel o los clips circundantes aseguran la pantalla dentro del panel. El adaptador debe diseñarse para las dimensiones específicas del monitor y la geometría del gabinete. Los diseñadores deben verificar el tamaño del recorte, la superposición del bisel, los puntos de sujeción y el acceso de servicio antes de producir el panel final.

Planificación del montaje empotrado sin reelaborar la carcasa

La integración integrada suele ser más exigente que conectar un monitor a un soporte de pared estándar. Un patrón de montaje puede alinearse correctamente mientras la pantalla aún no encaja en la abertura del panel o deja un espacio insuficiente detrás del equipo.

Antes de fabricar una carcasa, prepare un plano dimensional que incluya las dimensiones externas del monitor, las coordenadas de los orificios de montaje, el recorte del panel, el método de fijación y el espacio libre posterior. El dibujo también debe mostrar el espacio necesario para los cables de alimentación y vídeo. Esto es particularmente importante cuando la pantalla se instala en un gabinete con profundidad interna limitada.

Si el panel existente utiliza un patrón de orificios diferente, una placa adaptadora de metal puede proporcionar una solución práctica. Un lado de la placa se conecta a los puntos de montaje VESA del monitor, mientras que el otro lado proporciona puntos de fijación compatibles con el panel del equipo. La placa debe distribuir la carga adecuadamente y evitar interferencias con la carcasa del monitor o los conectores.

Para repetir la producción, vale la pena validar el conjunto completo con una muestra física antes de aprobar el diseño del gabinete. Una instalación de prueba puede revelar problemas que son fáciles de pasar por alto en un dibujo, incluido el acceso a tornillos, curvaturas de cables, interferencias en el panel y dificultad para retirar la pantalla para mantenimiento.

Verifique el espacio libre trasero y el acceso a los cables

La compatibilidad de montaje implica más que hacer coincidir cuatro orificios para tornillos. El espacio disponible detrás del monitor puede afectar el tiempo de instalación, la confiabilidad del cable y el servicio futuro.

La serie 3A proporciona conexiones VGA, DVI, HDMI, DisplayPort, micrófono y audio, con las interfaces ubicadas en la parte posterior y mirando hacia abajo. Esta disposición puede ayudar con el enrutamiento de cables en muchas instalaciones, pero el diseñador del equipo aún necesita dejar suficiente espacio para los conectores seleccionados y sus cables.

Para una pantalla montada en la pared, verifique la distancia entre la carcasa trasera y la pared después de instalar el soporte. Para equipos integrados, considere si los cables se pueden conectar antes de asegurar el monitor y si los técnicos pueden desconectarlos sin desmantelar componentes no relacionados.

La gestión de cables también debe tener en cuenta el alivio de tensión. Un cable que se fuerza en una curva cerrada o se tira por su propio peso puede ejercer tensión sobre el conector. Cuando la pantalla se instalará en un terminal que recibe mantenimiento frecuente, las conexiones de cables accesibles pueden facilitar el reemplazo y la resolución de problemas.

Estas comprobaciones son especialmente relevantes cuando varios tamaños de monitores comparten una plataforma de gabinete común. Incluso si el patrón de montaje sigue siendo el mismo, diferentes tamaños de pantalla y carcasas pueden cambiar el espacio libre requerido.

Considere la orientación de la pantalla y la operación táctil

La serie 3A admite instalación horizontal y vertical con hardware de montaje compatible. Antes de elegir una orientación, verifique que el soporte, la carcasa, el enrutamiento de cables y la interfaz de la aplicación estén diseñados para la posición deseada.

La orientación vertical puede adaptarse a terminales de emisión de billetes, directorios de información e interfaces que muestran listas largas. La orientación horizontal puede ser más apropiada para paneles de control, paneles y aplicaciones con diseños de interfaz más amplios.

Debido a que la serie 3A utiliza un toque capacitivo proyectado con soporte para diez puntos de contacto, el conjunto de montaje debe permanecer estable durante la interacción repetida del usuario. Un movimiento excesivo en el soporte puede afectar la usabilidad percibida del terminal incluso cuando el panel táctil funciona correctamente.

La pantalla también cuenta con un panel táctil y una pantalla LCD unidos ópticamente, un panel LCD de grado industrial y protección frontal con clasificación IP65. Estas especificaciones pueden ser relevantes para equipos utilizados en entornos comerciales o industriales exigentes. Sin embargo, la instalación completa aún debe evaluarse por separado: la protección del panel frontal no significa automáticamente que las conexiones traseras o toda la caja ensamblada tengan el mismo grado de protección.

Una práctica lista de verificación previa a la instalación

Antes de pedir monitores o lanzar un gabinete para producción, los fabricantes de equipos deben confirmar los siguientes detalles:

• Patrón de montaje: verifique si el espacio entre orificios requerido es 75 × 75 mm o 100 × 100 mm.

• Sujetadores: confirme el tipo de tornillo, la profundidad de encaje y cualquier restricción especificada por el fabricante.

• Capacidad del soporte: compruebe la carga soportada y la idoneidad para la posición de montaje prevista.

• Dimensiones del panel: confirme el corte, la superposición del bisel y los puntos de fijación para la instalación empotrada.

• Espacio libre trasero: deje espacio para conectores, curvaturas de cables, requisitos de ventilación y acceso de mantenimiento.

• Orientación: verificar el soporte para la posición vertical u horizontal planificada.

• Estabilidad al tacto: verifique que el soporte y la carcasa permanezcan estables durante la operación táctil repetida.

• Configuración: confirme el patrón de orificios de montaje y los dibujos mecánicos para el tamaño exacto de la pantalla y la configuración que se solicita.

Estas comprobaciones deben realizarse con los dibujos del fabricante y los accesorios de montaje seleccionados, en lugar de basarse únicamente en una descripción general del producto.

Trabajar con un fabricante en integración personalizada

Para proyectos que involucran múltiples tamaños de pantalla o gabinetes personalizados, la comunicación temprana con el fabricante del monitor puede reducir los cambios de diseño mecánico. La discusión debe cubrir el espacio entre los orificios de montaje, las dimensiones externas, las ubicaciones de las interfaces, la orientación requerida de la pantalla y cualquier personalización necesaria para la carcasa u otros componentes.

ShenZhen GreenTouch Technology Co., Ltd. fabrica productos táctiles que incluyen monitores táctiles, pantallas táctiles capacitivas y resistivas, marcos táctiles infrarrojos y PC táctiles todo en uno. La empresa opera un taller de producción estándar de 5000 m² y un taller de laminación libre de polvo Clase 1000, con capacidades que cubren los procesos de laminación completa G+G, G+FF y TP+LCM. Sus sistemas de gestión de calidad incluyen las certificaciones ISO 9001 e ISO 14001.

Para un proyecto OEM, es útil solicitar el dibujo mecánico y verificar la configuración de montaje exacta antes de finalizar el diseño del equipo. La empresa también ofrece opciones de personalización para elementos como el tamaño de la pantalla, el logotipo, el color, la carcasa y el embalaje, sujetos a los requisitos y la confirmación del proyecto.

Tomar la decisión de montaje antes de la producción

Elegir entre orificios de montaje de 75 × 75 mm y 100 × 100 mm es una parte pequeña pero importante de la integración de la pantalla. La elección correcta depende del soporte existente, la geometría del gabinete, el entorno de instalación y el plan de mantenimiento. Confirmar estos detalles antes de la producción puede reducir el trabajo de adaptadores, simplificar el ensamblaje y ayudar a evitar cambios costosos después de que se haya fabricado el equipo.

Con soporte para patrones de montaje y métodos de instalación empotrados, de escritorio y de pared, el monitor táctil de marco cerrado de 7 a 27 pulgadas (serie 3A) se puede considerar para una variedad de diseños de terminales industriales y comerciales. Al verificar de antemano la configuración exacta, el espacio libre trasero, los sujetadores y las dimensiones del panel, los fabricantes de equipos pueden construir un conjunto de pantalla táctil más práctico y útil.
