GreenTouch como fabricante de monitores de pantalla táctil de marco abierto: integración de quiosco, montaje y cumplimiento de EMC

La integración de tecnología táctil interactiva en terminales de autoservicio personalizados, quioscos de pago y consolas de máquinas industriales requiere hardware de visualización que encaje perfectamente en gabinetes externos. Abastecerse de un fabricante establecido de monitores de pantalla táctil de marco abierto  permite a los diseñadores de sistemas evitar los compromisos mecánicos y las limitaciones estéticas de las pantallas de escritorio estándar en caja. Los monitores de marco abierto están diseñados específicamente para instalación integrada, con chasis perimetral de metal desnudo, bridas de montaje laterales de múltiples ejes y opciones de sellado frontal duradero. La asociación con un fabricante experimentado como GreenTouch garantiza que los fabricantes de equipos logren una alineación dimensional precisa, una protección de ingreso superior y un cumplimiento electromagnético confiable en instalaciones públicas e industriales exigentes.

Por qué la arquitectura de marco abierto se adapta a gabinetes de quiosco personalizados

Los quioscos de autoservicio personalizados y los recintos industriales cuentan con recortes de chapa de metal hechos a medida, fachadas de marca personalizadas y sobres internos de profundidad ajustada. Los monitores de escritorio estándar cuentan con biseles de plástico voluminosos, soportes fijos y puntos de salida de cables incómodos que complican el ensamblaje interno del gabinete. La arquitectura de marco abierto proporciona un gabinete estilizado de metal desnudo que se monta directamente contra la parte posterior de la fachada del gabinete. Esta integración empotrada crea una apariencia frontal moderna y perfecta al mismo tiempo que maximiza el volumen interno del gabinete para impresoras de boletos, lectores de tarjetas, aceptadores de billetes y computadoras host integradas.

Además, la construcción de marco abierto minimiza el peso total del terminal y simplifica el servicio de campo. Debido a que el monitor se monta en rieles estructurales internos en lugar de depender de soportes de escritorio externos, la tensión mecánica se distribuye uniformemente por todo el marco del quiosco. El chasis rígido de acero laminado en frío o aluminio protege el panel LCD interno y los controladores de sincronización contra la torsión mecánica, la torsión del gabinete y la vibración del tránsito.

Si una pantalla activa requiere mantenimiento, los técnicos pueden acceder a la unidad desde la parte trasera sin desmontar toda la fachada frontal del quiosco. Esta capacidad de servicio reduce el tiempo de inactividad del sistema y los gastos generales de soporte operativo para implementaciones de quioscos distribuidos globalmente.

Haga coincidir la mecánica de marco abierto con el recorte del quiosco

Bridas de montaje lateral y posicionamiento del soporte ajustable

La perfecta integración de la pantalla táctil del quiosco mecánico se basa en un hardware de montaje versátil.  Los monitores de marco abierto GreenTouch incorporan soportes laterales ajustables en forma de L con aberturas de montaje ranuradas. Estos soportes se fijan a lo largo del perímetro del chasis del monitor y se atornillan directamente a los montantes o nervaduras estructurales internas del quiosco.

Estos canales ranurados proporcionan ajuste multieje en dimensiones horizontales, verticales y de profundidad. Los técnicos de ensamblaje pueden microajustar la posición del monitor para alinear el vidrio táctil activo al ras con la apertura del gabinete hasta fracciones de milímetro. Esto elimina espacios antiestéticos, bordes desalineados y márgenes irregulares del bisel.

Esta flexibilidad mecánica garantiza una alineación frontal consistente en diferentes espesores de chapa de gabinete, que van desde 1,5 mm a 3,0 mm, sin ataduras ni distorsiones mecánicas. Las barras de sujeción traseras aplican una presión uniforme hacia adelante, asegurando la pantalla firmemente en su lugar.

Arquitectura VESA trasera para rigidez del subchasis

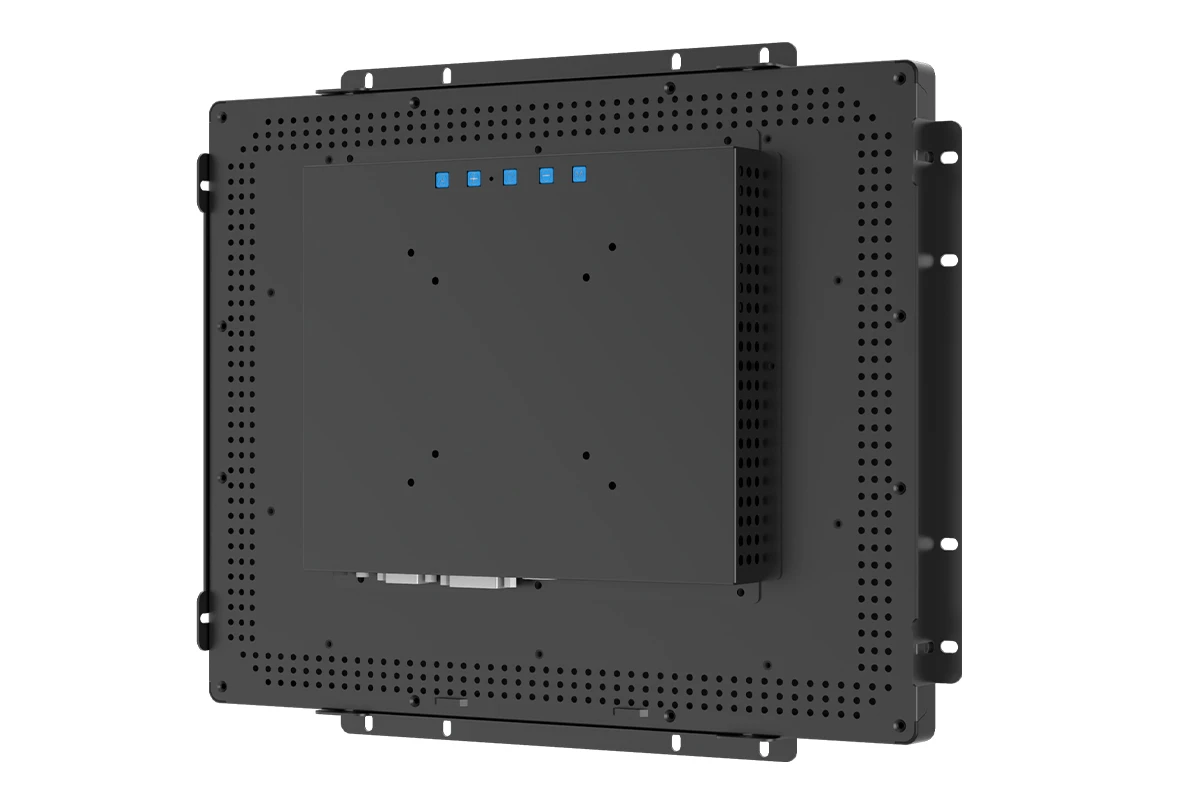

Además de las pestañas laterales perimetrales, las pantallas de marco abierto incorporan matrices de orificios traseros dobles estandarizados que cumplen con VESA (75x75 mm y 100x100 mm). Estos puntos de montaje permiten a los integradores de sistemas asegurar soportes de soporte secundarios, brazos articulados internos o módulos informáticos compactos directamente al chasis de la pantalla, aislando el cristal táctil frontal de la vibración del gabinete.

Integre tratamientos ópticos para iluminación desafiante

Los quioscos de autoservicio funcionan con frecuencia en entornos con mucha iluminación ambiental, como vestíbulos de comercios minoristas iluminados por el sol, centros de transporte y taquillas de venta de entradas al aire libre. Las superficies de vidrio desnudo reflejan los focos del techo y el resplandor ambiental, lo que elimina el contraste de la pantalla y frustra a los usuarios. GreenTouch proporciona tratamientos ópticos especializados, que incluyen difusión de superficie antideslumbrante (AG) grabada químicamente y pulverización catódica con magnetrón antirreflectante (AR) multicapa.

Cuando se requiere el máximo contraste visual, la unión óptica directa llena el espacio de aire interno entre el sensor táctil y el panel LCD con resina óptica transparente. La unión óptica elimina los reflejos internos, aumenta el contraste visual hasta en un 400% y evita la condensación interna en ambientes húmedos fluctuantes.

La combinación de pulverización catódica AR con resina óptica transparente de índice equivalente eleva la transmitancia de la luz por encima del 90 %, lo que garantiza un texto nítido, gráficos de interfaz de usuario nítidos y una legibilidad clara incluso bajo una luz ambiental intensa.

Ingeniero de puesta a tierra y rutas de cables para cumplimiento de EMC

Los quioscos de autoservicio empaquetan densos subconjuntos electrónicos en recintos metálicos confinados. Las fuentes de alimentación, las impresoras térmicas, los aceptadores de billetes y los módems móviles generan ruido electromagnético que puede irradiarse hacia los circuitos digitalizadores táctiles. Los cables sin blindaje y una conexión a tierra inadecuada pueden provocar saltos erráticos del cursor, toques fantasma o bloqueos completos del controlador táctil.

Los monitores de marco abierto GreenTouch incorporan pernos de puesta a tierra en estrella integrados, cableado interno blindado multiconductor y bobinas de ferrita. Utilizando cinta de cobre conductora, los componentes internos del chasis se unen directamente al marco metálico externo, creando una eficaz jaula de Faraday que protege los controladores capacitivos sensibles.

Este circuito evita que las chispas estáticas del usuario dañen los componentes electrónicos internos y cumple fácilmente con los estándares de descarga electrostática (ESD) de nivel 4 EN 61000-4-2 de hasta 8 kV de contacto y 15 kV de descarga de aire.

Verificar la disipación térmica y la convección interna

Los gabinetes de quiosco cerrados presentan importantes desafíos térmicos. Las luces de fondo de alto brillo, las fuentes de alimentación y los procesadores host generan calor que se acumula dentro de los gabinetes sellados. Los estudios de casos publicados confirman que las implementaciones de quioscos comerciales en instalaciones de alta temperatura ambiente se benefician de los canales de convección sin ventilador. Las cubiertas traseras de aluminio de gran espesor actúan como disipadores de calor pasivos, alejando el calor de los componentes sensibles de la pantalla.

Validar prototipos con Real Kiosk Sheet Metal

Los equipos de ingeniería evalúan los modelos CAD a través de prototipos piloto físicos antes de comprometerse con la producción en masa. La instalación de un prototipo de monitor de marco abierto en el chasis de un quiosco real verifica el ajuste del soporte, los espacios libres para el enrutamiento de los cables, el flujo de aire térmico y la capacidad de respuesta táctil antes de que comience la producción en masa.

Preguntas frecuentes sobre los monitores de pantalla táctil de marco abierto

Los diseñadores de quioscos y fabricantes de equipos evalúan periódicamente estas cuestiones técnicas prácticas durante la integración de monitores de marco abierto.

¿Cómo mantiene un monitor de marco abierto el sellado de entrada frontal?

Los monitores de marco abierto utilizan juntas de silicona perimetrales comprimidas entre la brida del monitor y el recorte del gabinete trasero, creando una barrera hermética que logra una protección de ingreso frontal IP65 contra polvo y derrames de líquidos.

¿Se pueden montar verticalmente los monitores de marco abierto en orientación vertical?

Sí. Los monitores industriales de marco abierto admiten orientaciones horizontales y verticales, y cuentan con paneles IPS con amplio ángulo de visión (178°/178°) que mantienen un color y un contraste uniformes en cualquier configuración.

¿Qué interfaces de vídeo son típicas en los monitores industriales de marco abierto?

Las configuraciones estándar incluyen puertos HDMI, DisplayPort y VGA analógicos para adaptarse a controladores digitales modernos y sistemas informáticos heredados.

Coordine el diseño de su quiosco con GreenTouch

La ejecución de un programa de hardware de quiosco impecable requiere armonizar la chapa del gabinete, los tratamientos ópticos y la conexión a tierra electrónica. GreenTouch ofrece soporte integral OEM y ODM, desde diseño de soporte personalizado hasta unión óptica para salas blancas. Se invita a los integradores de sistemas y fabricantes de quioscos a enviar las especificaciones del proyecto directamente en https://www.greentouch.com.cn/  para revisión de ingeniería y muestreo de prototipos.
