PC de panel industrial sin ventilador: cómo la refrigeración pasiva respalda un funcionamiento confiable

Las computadoras industriales a menudo operan en lugares donde el polvo, las vibraciones, el espacio de instalación limitado y las largas horas de trabajo hacen que la selección del hardware sea más complicada que elegir un procesador y un tamaño de pantalla. En un taller de producción, es posible que sea necesario una computadora de control para mostrar el estado de la máquina durante varios turnos. Dentro de un gabinete automatizado, el flujo de aire limitado puede hacer que la gestión del calor sea una preocupación diaria. Para los fabricantes de equipos, el diseño de refrigeración de un panel PC puede afectar la planificación del mantenimiento, la flexibilidad de la instalación y la estabilidad operativa a largo plazo.

Un panel PC industrial sin ventilador ofrece un enfoque práctico para estos desafíos. Al eliminar el ventilador de refrigeración y utilizar una carcasa cuidadosamente diseñada para disipar el calor, este tipo de computadora reduce la cantidad de componentes móviles y evita el ruido relacionado con el ventilador. La PC con panel táctil de montaje en panel de 10,1 a 23,8 pulgadas (serie 3D) de GreenTouch combina una estructura sin ventilador con una carcasa de aleación de aluminio, disipación de calor con aletas y tecnología táctil capacitiva proyectada, lo que la convierte en una candidata para control industrial y aplicaciones informáticas integradas.

Cómo funciona la refrigeración pasiva en los paneles PC industriales

Los sistemas de refrigeración activa tradicionales utilizan ventiladores para mover el aire a través o alrededor de los componentes internos. Este flujo de aire ayuda a alejar el calor del procesador y otras piezas electrónicas, pero también introduce componentes móviles que pueden desgastarse con el tiempo. Se puede acumular polvo alrededor de las aberturas de ventilación y el ruido del ventilador puede volverse indeseable en espacios de trabajo silenciosos o equipos cerrados.

El enfriamiento pasivo adopta un enfoque diferente. En lugar de depender de un ventilador, el calor se transfiere a través de rutas térmicas internas al gabinete, donde el aire circundante ayuda a transportarlo. La eficacia de este diseño depende de factores como la generación de calor, el material de la carcasa, la superficie, la temperatura ambiente y el espacio disponible alrededor del dispositivo.

En los PC de panel industriales, la carcasa trasera puede desempeñar un papel importante en este proceso. Una superficie con aletas aumenta el área disponible para la disipación de calor, lo que ayuda al dispositivo a liberar calor sin un flujo de aire forzado. Sin embargo, el enfriamiento pasivo no elimina el calor; Gestiona el calor a través del recinto y su entorno. La instalación adecuada y el espacio suficiente siguen siendo importantes.

Para los diseñadores de equipos, esto significa que se debe considerar la refrigeración durante el diseño mecánico inicial y no después de que se haya instalado la computadora de control. Un panel PC colocado demasiado cerca de otros componentes que producen calor o encerrado en un compartimento mal ventilado puede enfrentar condiciones térmicas más exigentes que uno instalado con un espacio libre adecuado.

Por qué es importante un diseño sin ventilador en entornos industriales

La principal ventaja de un ordenador industrial sin ventilador no es simplemente la ausencia de ruido. Su valor se vuelve más claro cuando la computadora se integra en equipos que deben funcionar de manera constante durante períodos prolongados.

En primer lugar, al retirar el ventilador de refrigeración se elimina un componente que, de otro modo, podría requerir inspección o reemplazo. Esto puede simplificar la planificación del mantenimiento, especialmente cuando el panel PC está instalado dentro del gabinete de una máquina o en una posición de difícil acceso. Esto no significa que toda la computadora esté libre de mantenimiento, pero elimina un punto común de desgaste mecánico.

En segundo lugar, una estructura sin ventilador puede reducir la necesidad de aberturas para el flujo de aire asociadas con la refrigeración por ventilador convencional. Cuando se combina con un recinto adecuadamente sellado, esto puede ayudar a limitar la entrada de polvo y otros contaminantes. En aplicaciones donde se generan partículas finas durante la fabricación, la protección del gabinete debe evaluarse junto con el diseño de enfriamiento.

En tercer lugar, una menor producción acústica puede resultar útil en laboratorios, salas de equipos médicos, estaciones de inspección y otras áreas de trabajo donde el ruido de fondo innecesario no es deseable.

La serie GreenTouch 3D utiliza una estructura de aleación de aluminio completamente cerrada con un diseño de disipación de calor con aletas traseras. Su construcción integrada está destinada a soportar el uso industrial evitando el ruido del ventilador. El gabinete también proporciona una estructura de montaje sólida para instalaciones empotradas, montadas en la pared o de escritorio.

Carcasa de aleación de aluminio y gestión térmica.

El diseño de la carcasa tiene una influencia directa en cómo un panel PC industrial maneja el calor. La aleación de aluminio se usa ampliamente en equipos industriales porque combina un peso relativamente bajo con una resistencia mecánica y una conductividad térmica útiles.

La serie 3D presenta un bisel y una cubierta trasera de aleación de aluminio fabricados mediante un proceso de fundición a presión y molde personalizado. Esta carcasa integrada cumple con los requisitos estructurales del producto y al mismo tiempo proporciona una superficie a través de la cual se puede disipar el calor. Las aletas traseras aumentan el área de transferencia de calor disponible, lo que convierte al gabinete en una parte activa del sistema de gestión térmica.

La integración mecánica sigue siendo importante. Cuando un panel PC está integrado en una máquina, el panel circundante puede restringir el flujo de aire alrededor de la cubierta trasera. Los cables, los componentes cercanos y las paredes del gabinete también pueden reducir el espacio disponible para que escape el calor. Por lo tanto, los diseñadores de equipos deben revisar las dimensiones de montaje y el espacio detrás de la pantalla antes de finalizar la instalación.

Para aplicaciones montadas en la pared o de escritorio, el espacio disponible puede diferir significativamente de una instalación empotrada. Un soporte de pared o de escritorio debe sostener el dispositivo de forma segura sin obstruir innecesariamente la superficie de enfriamiento posterior.

Al seleccionar una computadora sin ventilador, también es importante distinguir entre la temperatura de funcionamiento máxima admitida y la temperatura real dentro del entorno de instalación. La serie 3D de PC con panel táctil de montaje en panel especifica un amplio rango de temperatura de funcionamiento de -20 °C a 70 °C. Los diseñadores del sistema aún deben confirmar que la configuración seleccionada, las condiciones de instalación y la carga de trabajo de la aplicación sean adecuadas para el entorno previsto.

Cómo hacer coincidir el procesador y la memoria con la carga de trabajo

Un gabinete sin ventilador debe gestionar el calor generado por el hardware instalado. Por lo tanto, la selección del procesador está estrechamente relacionada con los requisitos de la aplicación y la planificación térmica.

La serie GreenTouch 3D ofrece opciones de procesador Intel® Core™ i3, i5 e i7. Diferentes configuraciones pueden soportar diferentes niveles de demanda informática, desde interfaces de operador sencillas hasta aplicaciones que involucran software y procesamiento de datos más complejos.

Una interfaz de control industrial que muestra principalmente el estado de la máquina y acepta entradas del operador puede tener requisitos diferentes a los de un sistema que ejecuta varias aplicaciones, procesa datos de inspección o se comunica con múltiples dispositivos conectados. Elegir un procesador en función de la carga de trabajo real ayuda a evitar una complejidad innecesaria del hardware.

La memoria y el almacenamiento deben evaluarse de la misma manera. Las configuraciones enumeradas incluyen de 2 a 8 GB de RAM, capacidades de SSD de 32 GB a 256 GB y opciones de HDD de 500 GB a 1 TB. La combinación adecuada depende del sistema operativo, el software de la aplicación, el almacenamiento de datos local y las actualizaciones futuras esperadas.

Por ejemplo, una interfaz de máquina básica puede requerir menos memoria y almacenamiento que un sistema que registra información de producción localmente o ejecuta varias herramientas de software. Un SSD puede ser útil cuando el acceso receptivo al sistema y el almacenamiento compacto son prioridades, mientras que se puede considerar un HDD cuando se requiere una mayor capacidad de almacenamiento local. La configuración final debe confirmarse con las opciones de producto disponibles y los requisitos de la aplicación.

Protección del gabinete y confiabilidad a largo plazo

La refrigeración es sólo una parte de la fiabilidad de las computadoras industriales. El polvo, la exposición al agua, las interferencias eléctricas, los impactos mecánicos y las condiciones de instalación también pueden influir en el rendimiento de un panel PC.

La Serie 3D incluye protección frontal IP65 y protección contra impactos IK06. Estas especificaciones abordan diferentes preocupaciones: IP65 se relaciona con la protección contra polvo y chorros de agua bajo las condiciones de prueba aplicables, mientras que IK06 indica un nivel definido de resistencia al impacto mecánico. No deben interpretarse como prueba de que cada superficie del dispositivo completo puede resistir cualquier exposición ambiental.

Para equipos instalados cerca de procesos de producción, la distinción entre protección frontal y protección completa del recinto es especialmente importante. La parte frontal de un panel PC puede sufrir procedimientos de limpieza o salpicaduras ocasionales, mientras que su parte trasera puede estar ubicada dentro de un gabinete protegido. El nivel de protección requerido debe evaluarse según la instalación real.

El producto también enumera funciones antiinterferencias EMC. En entornos industriales con motores, variadores, equipos de conmutación y sistemas de comunicación, la compatibilidad electromagnética es una consideración importante. El rendimiento a nivel del sistema depende de la conexión a tierra adecuada, el enrutamiento de los cables, la calidad de la energía y las características del equipo conectado, por lo que estos factores deben revisarse durante la integración.

Los tratamientos de superficie opcionales incluyen tratamientos antideslumbrante (AG), antirreflectante (AR), antihuellas (AF) y antibacteriano. Estas opciones se pueden considerar según el entorno de trabajo y los requisitos de limpieza. Se debe confirmar su idoneidad para la configuración específica en lugar de asumir que se incluyen como estándar.

Aplicaciones que se benefician de las PC de panel sin ventilador

Las PC de panel sin ventilador son útiles cuando el equipo requiere una pantalla y una computadora integradas, pero tiene espacio limitado para hardware de refrigeración convencional.

En máquinas herramienta CNC y maquinaria especializada, el panel PC puede servir como interfaz de operador para mostrar información operativa e interactuar con software de control compatible. El tamaño de pantalla requerido, el método de montaje y las interfaces de comunicación dependen del diseño de la máquina.

En líneas de producción automatizadas, se puede instalar un panel PC en una estación de inspección o estación de trabajo del operador. Una estructura sin ventilador puede ayudar a reducir el mantenimiento relacionado con el ventilador, mientras que la carcasa de aluminio proporciona una carcasa compacta para la informática integrada.

Los equipos de atención médica y los sistemas de laboratorio inteligentes pueden beneficiarse de un funcionamiento silencioso y una superficie frontal sellada, sujeto a los requisitos reglamentarios, de seguridad eléctrica y de limpieza de la aplicación. En máquinas expendedoras de boletos de autoservicio, sistemas de pago minorista y terminales de pedidos, la capacidad de instalar la pantalla dentro de un gabinete especialmente diseñado puede simplificar el diseño del equipo.

La serie 3D admite operación multitáctil con tecnología capacitiva proyectada y ofrece tamaños de pantalla de 10,1 a 23,8 pulgadas. Sus formatos de visualización disponibles incluyen 16:10, 4:3, 5:4 y 16:9, lo que permite a los fabricantes de equipos seleccionar un formato de pantalla que se adapte a la interfaz y al espacio de instalación.

Consideraciones de instalación y conectividad

Se debe seleccionar una PC de panel sin ventilador teniendo en cuenta su disposición de montaje y acceso a los cables. La serie 3D admite instalación integrada, montada en la pared y de escritorio. Las opciones de montaje VESA trasero incluyen patrones de 75 × 75 mm y 100 × 100 mm, según la configuración.

Sus conexiones traseras orientadas hacia abajo pueden ayudar a mantener los cables organizados cuando la unidad se instala en las posiciones adecuadas. Las interfaces disponibles incluyen HDMI, VGA, COM, LAN, USB, MIC, AUDIO y DC IN. El producto también cuenta con Gigabit Ethernet y Wi-Fi 802.11b/g/n integrado.

Antes de realizar el pedido, los fabricantes de equipos deben verificar la configuración exacta del puerto, las dimensiones de montaje, los requisitos de energía, el sistema operativo y las opciones de salida de la pantalla. También se deben considerar el radio de curvatura del cable y el acceso de servicio, particularmente en gabinetes poco profundos.

Para sistemas que requieren un protocolo de comunicación, un entorno de software o un periférico externo específico, confirmar la compatibilidad antes de la instalación puede evitar trabajos de rediseño evitables.

Elegir un socio de fabricación adecuado

Para proyectos de equipos OEM, las especificaciones del producto son sólo una parte de la decisión. La coherencia en la fabricación, el soporte de configuración, la gestión de calidad y la comunicación durante la integración también pueden afectar la entrega del proyecto.

ShenZhen GreenTouch Technology Co., Ltd. se especializa en productos táctiles, incluidos monitores táctiles, PC táctiles todo en uno, pantallas táctiles capacitivas y resistivas y otras soluciones de visualización interactiva. La empresa informa la certificación del sistema de gestión de calidad ISO 9001 y la certificación del sistema de gestión ambiental ISO 14001, junto con certificaciones relacionadas con productos que incluyen CE, FCC, CB, RoHS, UL, CCC y HDMI, según el producto y la configuración aplicables.

Sus recursos de fabricación incluyen un taller de laminación libre de polvo Clase 1000, múltiples técnicas de unión y un taller de producción estándar de aproximadamente 5000 metros cuadrados. La empresa también cuenta con un equipo de más de 20 ingenieros técnicos y el desarrollo anual de más de 50 nuevos productos.

Para los clientes industriales, estas capacidades proporcionan puntos de partida útiles a la hora de evaluar a un proveedor. Los compradores deben confirmar las certificaciones específicas, los requisitos de producción, las configuraciones disponibles, los términos de garantía y el soporte técnico aplicables a su proyecto.

Hacer que el enfriamiento pasivo sea parte de la decisión de diseño

Una PC de panel industrial sin ventilador puede ayudar a reducir el mantenimiento relacionado con el ventilador y el ruido de funcionamiento, pero el funcionamiento confiable depende de algo más que quitar un componente móvil. El diseño térmico, la selección del procesador, la protección del gabinete, el espacio libre para el montaje y la planificación de la carga de trabajo deben trabajar juntos.

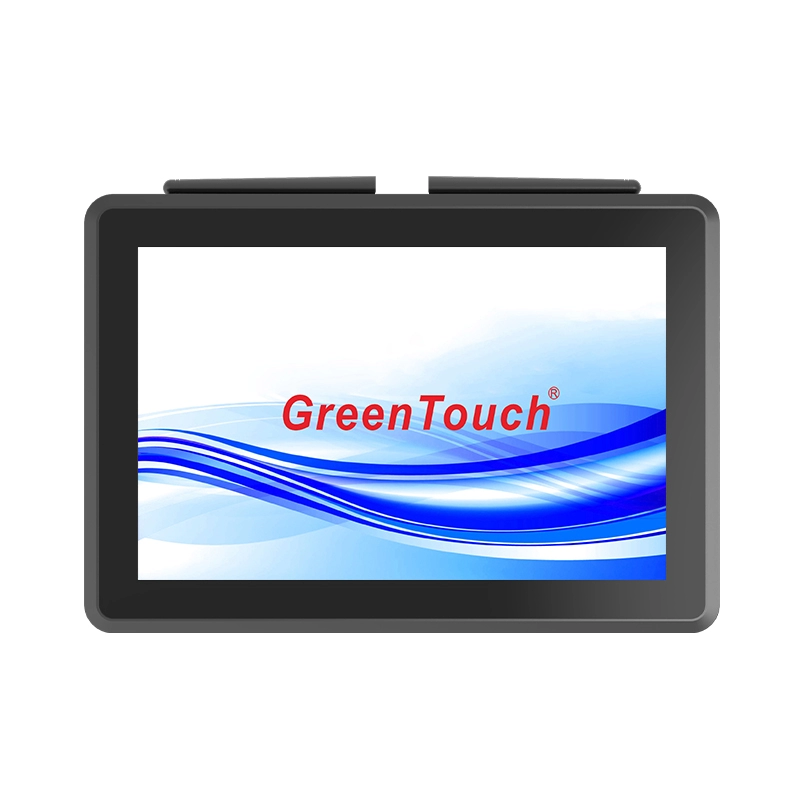

La PC con panel táctil de montaje en panel de 10,1 a 23,8 pulgadas (serie 3D)  combina una carcasa de aleación de aluminio sin ventilador, disipación de calor con aletas traseras, múltiples opciones de procesador, multitáctil capacitivo proyectado y configuraciones de montaje flexibles. Estas características hacen que valga la pena evaluarlo para maquinaria industrial, estaciones de automatización y otras aplicaciones informáticas integradas donde el espacio y el acceso al mantenimiento son importantes.

Antes de elegir una configuración, revise el entorno operativo, las interfaces requeridas, las dimensiones de montaje, la carga de trabajo del software y los requisitos de protección. Para proyectos OEM, discutir estos detalles con GreenTouch puede ayudar a establecer si el panel PC seleccionado coincide con las condiciones operativas reales del equipo.

Para obtener más información del producto y detalles de configuración, explore la PC con panel táctil de la serie 3D y compare los tamaños de pantalla disponibles, las opciones de hardware y las disposiciones de montaje con los requisitos de su aplicación.
