Lámina táctil PCAP de 20 puntos: planificación de interfaces interactivas multiusuario

Las pantallas interactivas de gran tamaño se utilizan cada vez más en salas de reuniones, aulas, entornos comerciales y áreas de información pública. Sin embargo, una pantalla grande por sí sola no garantiza una experiencia interactiva fluida. Cuando varias personas necesitan escribir, seleccionar información, mover objetos o trabajar con contenido digital en la misma pantalla, el sistema táctil debe responder con precisión a múltiples entradas sin dificultar el uso de la interfaz.

Para los fabricantes de pantallas y los integradores de sistemas, elegir la tecnología táctil adecuada implica más que comprobar las dimensiones de la pantalla. La cantidad de puntos de contacto admitidos, el tiempo de respuesta, el material de la superficie, la conexión del controlador y la compatibilidad del software influyen en el resultado final. Una solución táctil capacitiva proyectada de 20 puntos puede proporcionar una base práctica para aplicaciones que requieren entrada táctil simultánea.

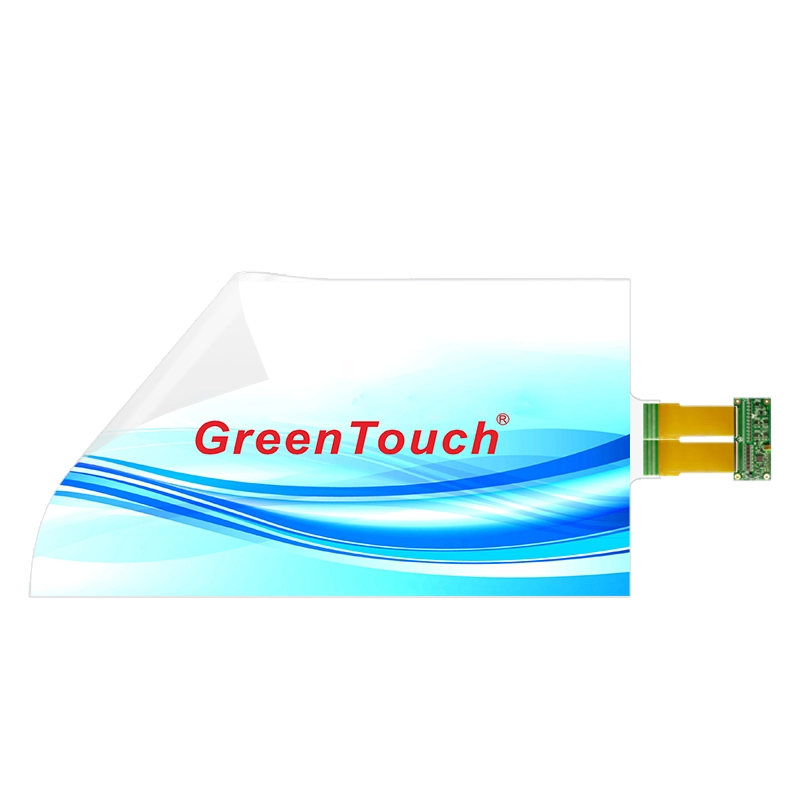

La lámina táctil interactiva de 32 a 65 pulgadas (Serie XTA) de GreenTouch está diseñada para este tipo de integración. Utilizando una película de PET transparente ultrafina, la serie XTA admite un tacto PCAP de 20 puntos y se puede aplicar a superficies compatibles de vidrio, acrílico y policarbonato. Esto permite a los fabricantes agregar funcionalidad interactiva a las estructuras de visualización sin depender de un marco táctil visible convencional.

Qué significa PCAP Touch de 20 puntos para interfaces interactivas

La tecnología capacitiva proyectada, o PCAP, detecta el contacto a través de cambios en el campo eléctrico alrededor de una rejilla de sensores. En una lámina táctil, esta estructura de detección está formada por patrones conductores dispuestos a lo largo de los ejes X e Y. Un controlador interpreta las señales y determina las posiciones de los toques detectados.

Una especificación táctil de 20 puntos indica compatibilidad con hasta 20 puntos táctiles simultáneos en las condiciones operativas especificadas del producto. Esta capacidad puede resultar útil cuando una aplicación necesita reconocer varios dedos a la vez en lugar de procesar sólo uno o dos contactos.

Por ejemplo, una pizarra colaborativa puede permitir que varios participantes escriban o manipulen objetos simultáneamente. Una pantalla de producto interactiva puede permitir a los visitantes explorar diferentes secciones de una interfaz, mientras que una terminal de información pública puede admitir gestos táctiles como hacer zoom, rotar o navegar entre áreas de contenido.

Sin embargo, el número máximo de puntos de contacto es sólo una parte del sistema. El software de la aplicación también debe reconocer y manejar correctamente la entrada simultánea. El sistema operativo, el controlador, la configuración de la pantalla y el diseño de la interfaz deben probarse juntos antes de la implementación.

Diseño de interfaces multiusuario para pantallas grandes

Una pantalla táctil grande crea más espacio para la colaboración, pero el diseño del software determina si ese espacio se utiliza de manera efectiva.

En una sala de reuniones, por ejemplo, es posible que dos participantes necesiten anotar áreas separadas de una presentación compartida. Si la interfaz obliga a todos a trabajar en una pequeña región central, el tamaño físico de la pantalla ofrece un beneficio práctico limitado. En cambio, los diseñadores deberían asignar suficiente espacio de trabajo para acciones independientes y hacer que los controles importantes sean de fácil acceso.

El mismo principio se aplica a las exhibiciones educativas. Es posible que los profesores y los estudiantes necesiten escribir ecuaciones, mover diagramas, comparar imágenes u organizar materiales de aprendizaje. Una interfaz multitáctil debería distinguir los gestos útiles de los contactos accidentales y proporcionar información visual clara cuando se reconoce una acción.

Las aplicaciones minoristas y comerciales tienen diferentes prioridades. Un escaparate interactivo puede utilizar la entrada táctil para explorar información del producto, mientras que una pantalla de publicidad digital podría proporcionar navegación entre el contenido de la campaña y los detalles del producto. En estos casos, la interfaz debe seguir siendo comprensible para los usuarios nuevos y responder consistentemente a los gestos comunes.

Al planificar un sistema basado en la lámina táctil interactiva de la serie XTA , comience por identificar las acciones que los usuarios deben realizar. Determine si la aplicación realmente se beneficia de muchos contactos simultáneos o si un número menor de puntos de contacto sería suficiente. Esto ayuda a garantizar que el hardware y el software táctiles se seleccionen de acuerdo con los requisitos operativos reales.

Combinación de lámina táctil con vidrio y otras superficies

Una ventaja de la lámina táctil es que puede integrarse detrás de una superficie transparente en lugar de requerir un marco táctil tradicional alrededor de la pantalla.

La serie XTA utiliza una película de PET transparente de aproximadamente 0,2 mm de espesor y está diseñada para aplicaciones compatibles de vidrio, acrílico y policarbonato. Esto lo hace adecuado para proyectos donde los diseñadores desean conservar una apariencia frontal limpia y al mismo tiempo agregar funcionalidad táctil.

La selección de materiales debe realizarse al principio del proyecto. El vidrio puede ser apropiado para paneles de exhibición comerciales y ventanas interactivas, mientras que el acrílico y el policarbonato pueden adaptarse a diseños o aplicaciones de gabinetes particulares con diferentes requisitos de peso y fabricación. El resultado final depende del espesor del material, el estado de la superficie, la construcción y la compatibilidad con el sistema táctil.

La superficie de instalación también debe estar limpia, plana y seca antes de la aplicación. El polvo, las huellas dactilares, el aire atrapado y la adhesión desigual pueden afectar la apariencia del acabado y pueden interferir con la consistencia de la instalación. Los integradores deben seguir las instrucciones de montaje del fabricante y evaluar la combinación de materiales real antes de comprometerse con la producción.

Las instalaciones curvas requieren atención adicional. Aunque la serie XTA admite aplicaciones rectas y curvas, se deben confirmar la curvatura permitida y las condiciones de instalación para el tamaño y sustrato seleccionados. No se debe asumir automáticamente que un diseño que funciona en un panel de vidrio plano funcionará de manera idéntica en todas las superficies curvas.

Comprender el tiempo de respuesta y la precisión del tacto

La respuesta táctil es especialmente importante cuando varias personas interactúan con la misma pantalla. La retroalimentación retardada puede hacer que la escritura se sienta desconectada del movimiento de los dedos, mientras que la posición inconsistente puede dificultar la selección de controles pequeños.

La serie XTA especifica un tiempo de respuesta de menos de 8 milisegundos. Esta es una referencia útil al evaluar el componente táctil, pero no debe confundirse con la latencia de un extremo a otro del sistema completo. La pantalla, la computadora, el sistema operativo, el procesamiento de gráficos y el software de aplicación pueden contribuir al tiempo entre un toque físico y la respuesta visual resultante.

La precisión del tacto debe evaluarse en el contexto de la interfaz prevista. Los botones de navegación grandes pueden tolerar variaciones posicionales menores, mientras que las herramientas de dibujo, los diagramas detallados y las tareas de selección de precisión requieren una evaluación más cuidadosa.

Durante las pruebas, los integradores deben verificar el reconocimiento táctil en el área activa, verificar el comportamiento de los contactos simultáneos y confirmar que la calibración sigue siendo adecuada después de la instalación. Las pruebas deben incluir los gestos que los usuarios realizarán con más frecuencia, en lugar de depender exclusivamente de una demostración de toques básicos.

La serie XTA también especifica una transmitancia de luz de al menos el 93%. Esto respalda el objetivo de mantener la visibilidad de la pantalla a través de una capa táctil transparente. Sin embargo, el rendimiento óptico del conjunto completo dependerá de la pantalla, el sustrato, el proceso de unión y las condiciones de iluminación circundante.

Conexión del controlador táctil al sistema host

Una lámina multitáctil necesita un controlador y un sistema host compatible para convertir las señales del sensor en entradas utilizables. Planificar correctamente esta conexión puede evitar problemas de integración evitables.

La serie XTA utiliza una interfaz USB 2.0 de alta velocidad, con una velocidad de transmisión declarada de hasta 480 Mbps. El paquete listado incluye una lámina táctil, un controlador y un cable USB. La documentación del producto describe la compatibilidad con Windows, Android y Linux.

Antes de la instalación, verifique que la computadora host seleccionada sea compatible con el sistema operativo deseado y la configuración de entrada táctil. También se deben verificar los requisitos específicos de la aplicación, particularmente cuando el sistema utiliza software personalizado, hardware integrado o una compilación de sistema operativo especializado.

La calibración es otro paso importante. Después de conectar el circuito impreso flexible, o FPC, al controlador y conectar el controlador al host, siga el procedimiento de configuración aplicable para calibrar las coordenadas táctiles. Confirme que la posición táctil mostrada corresponde al punto físico de contacto en el área activa.

Aunque la documentación del producto describe un proceso de conexión sin controladores, los requisitos de configuración exactos pueden variar según la plataforma del host y la configuración. Confirme las instrucciones aplicables antes de integrar la lámina en un sistema de producción.

Planificación del tamaño de la pantalla y el diseño físico

El tamaño apropiado de la lámina táctil depende de las dimensiones de la pantalla, la distancia de visualización, la cantidad de usuarios y el espacio de instalación disponible.

La serie XTA está disponible en tamaños de 32, 40, 42, 43, 46, 47, 49, 55 y 65 pulgadas, en formato 16:9. Una pantalla de 32 pulgadas puede adaptarse a una estación interactiva compacta o a un área de colaboración más pequeña, mientras que los formatos más grandes pueden proporcionar espacio adicional para actividades simultáneas e interfaces más complejas.

Sin embargo, elegir una pantalla más grande no mejora automáticamente la usabilidad. Si los usuarios deben cruzar la pantalla con frecuencia, la interfaz debe organizarse para minimizar movimientos innecesarios. Los controles utilizados con mayor frecuencia deben ubicarse al alcance de la mano y los elementos interactivos deben permanecer lo suficientemente grandes como para permitir una selección confiable.

También es necesario comprobar cuidadosamente las dimensiones mecánicas. La película táctil debe alinearse con el área activa prevista y el controlador y el FPC requieren suficiente espacio dentro del ensamblaje de la pantalla. En la revisión del diseño se deben incluir el tendido de cables, el acceso para mantenimiento y el método de fijación del sustrato.

Para proyectos que involucran dimensiones, logotipos o servicios de instalación personalizados, confirme las opciones disponibles con el proveedor antes de finalizar el gabinete y la estructura de exhibición.

Gestión de la durabilidad y los requisitos medioambientales

Las pantallas interactivas instaladas en espacios públicos enfrentan condiciones de funcionamiento diferentes a las utilizadas en salas de reuniones controladas. Pueden estar expuestos a manipulación frecuente, huellas dactilares, procedimientos de limpieza y contacto accidental.

La serie XTA enumera protección impermeable IP67, características antivandálicas y resistencia a la contaminación. Estas características pueden ser relevantes al evaluar soluciones táctiles para instalaciones orientadas al público. Sin embargo, la clasificación de protección de un componente táctil no establece automáticamente la clasificación de la pantalla o gabinete completo. El conjunto final debe ser evaluado de acuerdo con su propia construcción y los requisitos de prueba aplicables.

Los tratamientos superficiales también se pueden seleccionar según las necesidades del proyecto. Las opciones de personalización disponibles incluyen tratamientos antideslumbrante (AG), antihuellas (AF) y antirreflectante (AR). Cada uno tiene un propósito diferente, por lo que la elección debe reflejar las condiciones de iluminación, la rutina de limpieza y los requisitos visuales de la instalación.

Por ejemplo, una pantalla interactiva que se enfrenta a una iluminación ambiental intensa puede beneficiarse de un enfoque adecuado de gestión del deslumbramiento, mientras que una interfaz pública que se maneja con frecuencia puede requerir mayor atención a la visibilidad de las huellas dactilares y a los procedimientos de limpieza. Se debe verificar el efecto del tratamiento seleccionado sobre la transparencia, el rendimiento táctil y la apariencia general del conjunto terminado.

Evaluación de un proveedor de láminas táctiles para proyectos de integración

Un proyecto multitáctil exitoso depende del componente táctil, así como del soporte técnico y de fabricación que lo respalda. Para los OEM y los integradores de sistemas, los puntos de evaluación útiles incluyen la consistencia del producto, la compatibilidad del controlador, las capacidades de personalización, la documentación y la capacidad del proveedor para respaldar las preguntas de instalación.

ShenZhen GreenTouch Technology Co., Ltd. fabrica productos relacionados con el tacto, incluidas pantallas táctiles capacitivas y resistivas, marcos táctiles infrarrojos, monitores táctiles, láminas táctiles interactivas y PC táctiles todo en uno. La empresa reporta la certificación del sistema de gestión de calidad ISO 9001 y la certificación del sistema de gestión ambiental ISO 14001. Sus certificaciones relacionadas con productos enumerados incluyen CE, FCC y RoHS, sujetas al producto aplicable.

GreenTouch también informa de un taller de laminación libre de polvo Clase 1000, experiencia con múltiples técnicas de unión, más de 20 ingenieros técnicos y desarrollo anual de más de 50 productos nuevos. Estos recursos de fabricación y desarrollo son relevantes a la hora de evaluar a un proveedor para proyectos que requieren dimensiones, tratamientos superficiales o soporte de integración personalizados.

Antes de confirmar un diseño, los compradores deben solicitar las especificaciones relevantes para el tamaño de lámina elegido, revisar los requisitos del controlador y del sistema host y organizar pruebas de muestra con el sustrato previsto. Una evaluación práctica debe incluir precisión táctil, operación multipunto, apariencia óptica, calibración y ajuste mecánico del conjunto completo.

Poner en práctica el toque de 20 puntos

El toque PCAP de veinte puntos puede proporcionar una base útil para grandes interfaces interactivas, pero su valor práctico depende de cómo esté diseñado todo el sistema. La cantidad de puntos de contacto, el comportamiento del software, la compatibilidad del sustrato, las características de respuesta y la calidad de la instalación contribuyen a la experiencia del usuario.

La lámina táctil interactiva de 32 a 65 pulgadas (Serie XTA)  combina una estructura delgada de PET transparente, soporte táctil de 20 puntos, un tiempo de respuesta de menos de 8 milisegundos y compatibilidad con vidrio, acrílico y policarbonato. Sus tamaños disponibles y opciones de personalización hacen que valga la pena evaluarlo para ventanas interactivas, señalización digital, pantallas educativas e interfaces colaborativas.

Para los fabricantes e integradores de equipos, el punto de partida más eficaz es definir las interacciones previstas del usuario, seleccionar la pantalla y el sustrato adecuados y validar el controlador y el software juntos. Estos pasos ayudan a convertir una especificación táctil en un sistema interactivo práctico y fácil de mantener.

Para requisitos específicos del proyecto, se puede consultar a GreenTouch sobre los tamaños disponibles, opciones de personalización, métodos de instalación y consideraciones de compatibilidad. Revisar estos detalles antes de la producción ayuda a garantizar que la lámina táctil de la serie XTA seleccionada coincida con el diseño físico y la experiencia de usuario prevista.
