Resolución de 4096 × 4096 en pantallas táctiles resistivas pequeñas: qué significa

Al seleccionar una pantalla táctil para un terminal industrial, un dispositivo de diagnóstico portátil o un panel de control compacto, la resolución suele ser una de las primeras especificaciones que notan los ingenieros. Una pantalla anunciada con una resolución de 4096 × 4096 puede parecer que ofrece una visualización excepcionalmente detallada, pero esta cifra debe entenderse en el contexto de la tecnología táctil resistiva. La resolución de la pantalla, la precisión del posicionamiento táctil, el tamaño de la pantalla y el entorno operativo afectan el rendimiento de un panel táctil en una aplicación real.

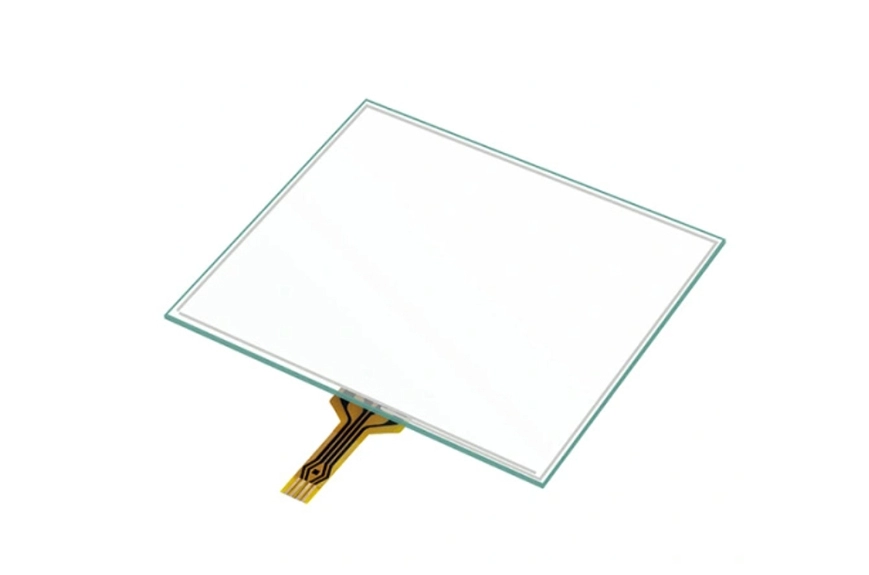

Para los diseñadores de equipos que evalúan una pantalla táctil resistiva de 2,7 a 10,1 pulgadas (4 cables) , comprender estas distinciones ayuda a evitar discrepancias en las especificaciones y facilita la selección de un panel que se ajuste al hardware previsto. La especificación de resolución es una parte de la decisión, junto con la respuesta táctil, la durabilidad de la superficie, la compatibilidad eléctrica y la resistencia ambiental.

¿Qué significa realmente una resolución de 4096 × 4096?

Una resolución de 4096 × 4096 describe un rango de coordenadas de 4096 posiciones a lo largo de cada eje. En un contexto de entrada táctil, indica el número de valores de coordenadas distinguibles disponibles dentro del rango de posición táctil informado. La cuadrícula de coordenadas teórica contiene más de 16 millones de posibles combinaciones XY.

Sin embargo, esto no significa automáticamente que una pantalla táctil física pueda distinguir con precisión cada coordenada adyacente en todas las condiciones. El rendimiento real depende del controlador táctil, la conversión de analógico a digital, la construcción del panel, las características de calibración, el procesamiento de señales y la instalación mecánica.

También es importante distinguir la resolución táctil de la resolución de pantalla. La resolución de pantalla se refiere a la cantidad de píxeles utilizados para representar imágenes y texto. La resolución táctil describe la granularidad de las coordenadas utilizadas para identificar dónde una persona presiona el panel. Un panel táctil resistivo puede informar un rango de coordenadas de 4096 × 4096 mientras se combina con una pantalla que tiene una resolución de píxeles nativa diferente.

Para los fabricantes de equipos, la cuestión práctica no es simplemente qué tan grande parece el número de coordenadas. Se trata de si la pantalla táctil puede identificar consistentemente las posiciones de entrada deseadas en el área utilizable del dispositivo terminado.

Por qué es importante coordinar la resolución en pantallas pequeñas

En una pantalla interactiva grande, los usuarios generalmente tienen más espacio para seleccionar controles. En una pantalla táctil compacta, incluso un pequeño error de posicionamiento puede afectar la experiencia del usuario. Los botones, teclados numéricos, elementos de menú y campos de parámetros a menudo deben caber en un espacio limitado.

Una alta resolución de coordenadas proporciona una representación digital detallada de las posiciones táctiles. Cuando se combina con un rendimiento adecuado del controlador y una correcta integración del sistema, esto puede admitir un mapeo de entrada más preciso para interfaces compactas.

Por ejemplo, una terminal industrial portátil puede utilizar un panel de 4,3 pulgadas para ingresar cantidades de inventario o confirmar el estado del equipo. Un dispositivo de diagnóstico portátil puede usar una pantalla de 6 pulgadas para seleccionar configuraciones de medición, mientras que un pequeño panel de control puede colocar varias funciones operativas dentro de una interfaz limitada.

En estas aplicaciones, los ingenieros deben evaluar la coherencia de las coordenadas en toda el área activa en lugar de confiar únicamente en la cifra de resolución. Tocar cerca de las esquinas, a lo largo de los bordes y alrededor de pequeños controles de interfaz puede revelar problemas que un punto de prueba central tal vez no identifique.

La gama de pantallas táctiles resistivas de 4 cables de GreenTouch cubre tamaños de pantalla de 2,7 a 10,1 pulgadas, lo que la hace relevante para equipos compactos donde los requisitos de espacio, confiabilidad de entrada e integración deben considerarse en conjunto.

Cómo funciona la tecnología táctil resistiva de cuatro cables

Una pantalla táctil resistiva de cuatro cables normalmente utiliza dos capas conductoras separadas por un pequeño espacio. Cuando un usuario presiona la superficie, las capas hacen contacto en el lugar del tacto. El controlador mide las señales eléctricas resultantes para determinar las coordenadas X e Y.

Este principio operativo de presión física es una de las razones por las que las pantallas táctiles resistivas siguen siendo útiles en aplicaciones industriales e integradas. Pueden responder a un dedo, un dedo enguantado o un lápiz óptico adecuado, según el panel y el diseño del controlador. A diferencia de las tecnologías táctiles que se basan en la detección de cambios en un campo eléctrico, los paneles resistivos registran el contacto inducido por la presión entre sus capas conductoras.

La construcción de un panel influye en sus características eléctricas, tacto superficial, rendimiento óptico y durabilidad. GreenTouch especifica dos estructuras posibles para su gama de cuatro hilos de tamaño pequeño: película ITO con vidrio ITO y película ITO con película ITO. La estructura adecuada depende del diseño previsto y del equilibrio requerido de rigidez, flexibilidad y restricciones de integración.

El producto tiene un espesor total declarado de aproximadamente 2,3 mm. Para terminales compactos y equipos de control integrados, un panel relativamente delgado puede ayudar a los ingenieros a administrar el espacio disponible dentro del gabinete. Sin embargo, el espesor completo del conjunto también debe tener en cuenta la pantalla, las capas adhesivas, el controlador, el hardware de montaje y otros componentes.

La resolución es sólo una parte de la precisión táctil

Una pantalla táctil con un rango de coordenadas de 4096 × 4096 no debe evaluarse únicamente con ese número. Varios otros factores influyen en la calidad de la entrada táctil.

Primero, el rendimiento del controlador determina cómo las señales eléctricas del panel se convierten en coordenadas. Un controlador estable y un procesamiento de señal adecuado ayudan a mantener una entrada constante en condiciones normales de funcionamiento.

En segundo lugar, la instalación mecánica del panel es importante. La presión desigual, la deformación de la carcasa, el montaje incorrecto o la tensión excesiva alrededor de los bordes pueden afectar el comportamiento táctil. Un gabinete bien diseñado debe soportar el panel sin colocar cargas no deseadas en el área activa.

En tercer lugar, la calibración y el mapeo de coordenadas deben coincidir con los requisitos del sistema anfitrión. GreenTouch describe sus productos de cuatro cables como que ofrecen un toque ligero, sin deriva y sin calibración. Para un diseño de producción, los ingenieros deben confirmar el significado previsto de estas especificaciones con el proveedor y verificar el comportamiento utilizando el controlador, el sistema operativo y el software de aplicación reales. Las pruebas a nivel del sistema siguen siendo importantes, especialmente cuando la pantalla táctil está integrada en un dispositivo personalizado.

Finalmente, el tamaño y diseño de los elementos de la interfaz afectan la usabilidad práctica. Una cuadrícula de coordenadas fina no puede compensar botones demasiado pequeños, mal espaciados o difíciles de alcanzar. El diseño de la interfaz debe considerar las condiciones de trabajo del usuario, el método de entrada y la frecuencia esperada de operación.

Durabilidad de la superficie y protección del medio ambiente

Las pantallas táctiles pequeñas utilizadas en entornos industriales pueden sufrir operaciones repetidas, polvo, humedad, contaminación por aceite y contacto accidental con objetos duros. Estas condiciones pueden ser tan importantes como la resolución de coordenadas a la hora de elegir un panel.

GreenTouch especifica una vida útil de 1.000.000 de operaciones táctiles para su gama de pantallas táctiles resistivas de cuatro cables de tamaño pequeño. Esta figura proporciona un punto de partida útil para evaluar el uso esperado, pero los equipos de adquisiciones deben aclarar las condiciones de prueba, la ubicación del contacto, la fuerza aplicada y los criterios de aceptación asociados con la calificación.

La información del producto también identifica una dureza del lápiz de 3H según ASTM D3363. La dureza del lápiz es una prueba de dureza de la superficie y no debe interpretarse como una garantía contra todo tipo de rayones o impactos. El recubrimiento duro de niebla especificado y el tratamiento anti-anillo de Newton están destinados a abordar la protección de la superficie y la interferencia óptica, ayudando al panel a mantener una apariencia utilizable en condiciones de funcionamiento adecuadas.

Para equipos expuestos a contaminación, el fabricante afirma que la pantalla táctil se puede sellar para cumplir con los requisitos NEMA 4, 4X o 12. El nivel de protección real depende del gabinete completo, los componentes de sellado, los métodos de ensamblaje y las pruebas de validación. Por lo tanto, los compradores deben confirmar si la clasificación requerida se aplica al dispositivo terminado o a una configuración de panel específica.

Estas consideraciones son particularmente relevantes para terminales industriales portátiles, lectores de códigos de barras de logística, interfaces de control de equipos e instrumentos de diagnóstico portátiles. En tales entornos, el panel debe seguir funcionando como parte del dispositivo completo y no como un componente aislado.

Elegir el tamaño de pantalla y la relación de aspecto adecuados

El tamaño de pantalla correcto depende del diseño de la interfaz, el espacio de montaje disponible y la cantidad de información que se muestra al mismo tiempo. Un panel más pequeño puede ser apropiado para una función de control dedicada, mientras que un panel más grande puede acomodar menús más detallados y múltiples campos de datos.

GreenTouch enumera los siguientes tamaños estándar para su gama de pantallas táctiles resistivas de cuatro cables:

• 16:9 o opciones de formato panorámico similares: 2,7, 4,3, 6,2, 7, 9 y 10,1 pulgadas.

• Opciones de formato 4:3: 5,7, 6, 6,5, 9,7 pulgadas.

El área activa exacta, la relación de aspecto, las dimensiones del contorno y la disponibilidad deben confirmarse para el modelo seleccionado antes de finalizar el diseño mecánico.

Por ejemplo, un terminal de escaneo de códigos de barras puede priorizar dimensiones compactas y una interfaz numérica sencilla. Un dispositivo de diagnóstico portátil puede necesitar más espacio para los valores de medición, mientras que un controlador de equipo puede requerir un diseño que siga siendo legible desde una posición operativa fija.

Los ingenieros también deben considerar cómo se verá la pantalla bajo las condiciones de iluminación esperadas, si el usuario usará guantes y si la interfaz debe admitir entradas frecuentes o repetitivas. Estos requisitos prácticos ayudan a determinar si un tamaño y acabado superficial en particular son adecuados.

Conexión de la pantalla táctil a sistemas integrados

La compatibilidad eléctrica y de software debe confirmarse al principio del proceso de desarrollo. GreenTouch afirma que sus soluciones de pantalla táctil resistiva de cuatro cables se pueden utilizar con sistemas Windows, Android y Linux. La compatibilidad final depende del controlador seleccionado, los controladores disponibles, el método de conexión y el hardware del host.

El proceso de conexión descrito implica conectar el cable de extensión a la placa del controlador, conectar el cable de extensión al cable de la pantalla táctil y conectar la placa del controlador al cable USB. Los ingenieros deben seguir las instrucciones de cableado proporcionadas para la configuración específica en lugar de asumir que cada panel utiliza una interfaz idéntica.

Antes de la producción en masa, el equipo de desarrollo debe verificar la orientación de las coordenadas, la respuesta táctil, la ubicación del conector, el enrutamiento de los cables y el funcionamiento después de repetidas conexiones y desconexiones, cuando corresponda. También vale la pena comprobar si el controlador se puede alojar dentro del gabinete sin interferir con otros componentes.

Estas comprobaciones son especialmente importantes cuando se integra un panel pequeño en un dispositivo existente. Una pantalla táctil puede cumplir con la especificación de coordenadas requerida, pero aún requiere ajustes en el controlador, la longitud del cable, la estructura de montaje o el software de la aplicación antes de que pueda usarse de manera confiable.

Opciones de personalización para fabricantes de equipos

Los tamaños estándar no siempre coinciden con los requisitos mecánicos y eléctricos de un producto terminado. GreenTouch ofrece opciones de personalización que cubren apariencia, interfaces eléctricas y diseño estructural.

Dependiendo de la aplicación, la personalización puede incluir dimensiones de la pantalla, ubicación del logotipo, ubicación flexible de la salida del circuito impreso, embalaje, espesor del vidrio ITO, acabado mate, tratamiento anti-Anillo de Newton, acabado antideslumbrante, acabado suave, selección de controlador y configuración de interfaz. También se pueden analizar los requisitos de alta temperatura, alta humedad y anti-UV para las configuraciones adecuadas.

Para proyectos de equipos industriales y OEM, estos detalles deben definirse antes de congelar el diseño. Los cambios en la salida del cable, las dimensiones del panel o la disposición de montaje pueden afectar el proceso de ensamblaje y gabinete. Los requisitos ambientales también pueden influir en la selección de materiales y las pruebas de calificación.

Una consulta técnica útil debe incluir el tamaño de la pantalla de destino, el rango de coordenadas requerido, el sistema operativo del host, la interfaz del controlador, las dimensiones de montaje, el entorno operativo esperado y los requisitos de servicio estimados. Proporcionar dibujos o especificaciones de interfaz ayuda al proveedor a evaluar si una configuración estándar es adecuada o si se necesita un diseño personalizado.

Trabajar con GreenTouch en la selección de pantalla táctil

Como fabricante profesional de productos táctiles, ShenZhen GreenTouch Technology Co., Ltd. suministra pantallas táctiles resistivas y capacitivas, marcos táctiles infrarrojos, monitores táctiles y computadoras táctiles integradas para diferentes aplicaciones de equipos.

Las capacidades declaradas de la compañía incluyen un taller de laminación libre de polvo Clase 1000, múltiples procesos de unión y laminación completa, más de 20 ingenieros técnicos y un taller de producción estándar de 5000 metros cuadrados. También informa las certificaciones ISO 9001 e ISO 14001, junto con certificaciones de productos que incluyen CE, FCC y RoHS para productos relevantes. Los compradores deben verificar los certificados y su alcance para la configuración específica bajo consideración.

Para un proyecto nuevo, es útil analizar el entorno operativo y la arquitectura del sistema junto con las especificaciones del panel. Esto permite al fabricante y al desarrollador de equipos evaluar no solo el rango de coordenadas requerido, sino también la respuesta táctil, la durabilidad, la configuración del cable, el ajuste mecánico y la consistencia de la producción.

La pantalla táctil resistiva de 2,7 a 10,1 pulgadas (4 cables) es candidata para terminales industriales compactos, dispositivos de diagnóstico portátiles, equipos de logística y pequeños paneles de control que requieren entrada táctil basada en presión. Su rango de coordenadas declarado de 4096 × 4096 es una especificación importante, pero la selección final debe basarse en el rendimiento verificado del sistema y los requisitos de la aplicación.

En resumen, la resolución de coordenadas describe con qué precisión se pueden representar las posiciones táctiles; no determina de forma independiente la precisión en el mundo real. Al evaluar juntos el controlador, la construcción del panel, la durabilidad de la superficie, las dimensiones de la pantalla y los requisitos de integración, los fabricantes de equipos pueden tomar una decisión más informada y reducir los problemas evitables durante el desarrollo del producto.
