Lámina táctil PCAP de 12 puntos: combinación de precisión táctil con aplicaciones interactivas

Se espera que las pantallas interactivas respondan de forma natural cuando los usuarios toquen, arrastren objetos, amplíen el contenido o giren imágenes. Para los fabricantes de equipos, lograr esta experiencia implica más que seleccionar una pantalla con una resolución adecuada. El sensor táctil debe detectar los movimientos de los dedos de manera consistente, admitir los gestos requeridos y adaptarse a la estructura mecánica del dispositivo terminado.

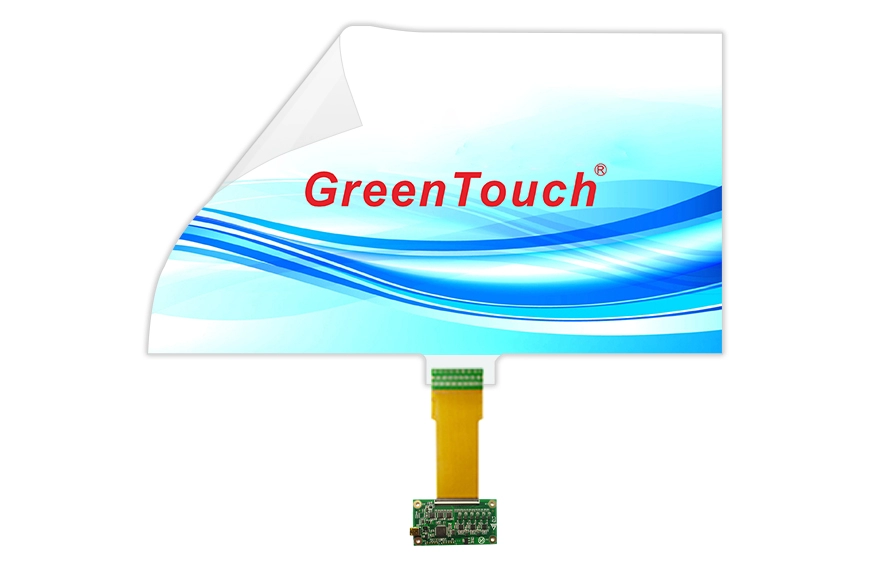

La lámina táctil interactiva de 10,1 a 32 pulgadas (serie XTM)  está diseñada para proyectos que necesitan agregar funcionalidad táctil a superficies de vidrio, acrílico o policarbonato. Con tecnología capacitiva proyectada interactiva (PCAP) que admite 12 puntos táctiles, esta serie se puede considerar para quioscos de información, máquinas expendedoras, ventanas de visualización interactivas, señalización digital, mesas de conferencias inteligentes y mesas de juegos.

Sin embargo, la cantidad de puntos de contacto por sí sola no determina la calidad de la experiencia del usuario. Comprender cómo funcionan en conjunto la precisión táctil, las dimensiones de la pantalla, la calidad de la instalación y el comportamiento del software ayuda a los fabricantes a elegir e integrar la solución táctil adecuada.

¿Qué significa en la práctica el toque PCAP de 12 puntos?

La tecnología táctil capacitiva proyectada detecta cambios en el campo eléctrico cuando un dedo se acerca o entra en contacto con la superficie de detección. El controlador procesa estas señales para identificar posiciones táctiles e informarlas al sistema host.

Una lámina táctil PCAP de 12 puntos puede admitir hasta 12 puntos táctiles simultáneos, sujeto a las capacidades del sistema completo. Esto resulta útil cuando una aplicación requiere varios dedos para interactuar con la pantalla al mismo tiempo.

Por ejemplo, un usuario puede usar dos dedos para ampliar un mapa, rotar una imagen o manipular un objeto en una mesa interactiva. Una aplicación colaborativa también puede permitir que varios usuarios interactúen con diferentes áreas de una pantalla. En estas situaciones, la capacidad multitáctil le da al software más información de entrada con la que trabajar.

Sin embargo, admitir 12 puntos táctiles no garantiza automáticamente que todos los gestos se realicen correctamente. El sistema operativo, el software de la aplicación, la configuración del controlador y la instalación mecánica afectan el resultado final. Los desarrolladores deberían probar los gestos previstos en el dispositivo completo en lugar de confiar únicamente en la especificación máxima del punto de contacto del sensor.

Haga coincidir la precisión táctil con la aplicación prevista

Los diferentes dispositivos interactivos imponen diferentes exigencias a la detección táctil. Antes de seleccionar una lámina táctil, los diseñadores de equipos deben identificar cómo interactuarán los usuarios con la interfaz y qué tipos de entrada son más importantes.

Para los quioscos de información, la selección precisa con un solo dedo suele ser el principal requisito. Los usuarios deben tocar elementos del menú, elegir servicios y moverse entre las pantallas de la interfaz sin repetidos intentos. Las pruebas deben centrarse en la respuesta de los botones, el registro táctil cerca de los bordes de la pantalla y el funcionamiento constante en toda el área activa.

Las máquinas expendedoras tienen un patrón de interacción diferente. Los usuarios pueden seleccionar productos, ajustar cantidades o navegar por las opciones de pago. La interfaz táctil debe registrar selecciones deliberadas de manera confiable y permanecer utilizable después de una limpieza de rutina.

Las mesas interactivas y las mesas de juegos pueden requerir pruebas multitáctiles más exhaustivas. Arrastrar objetos, rotar gráficos y hacer zoom con dos dedos debería resultar uniforme en toda la superficie. Si varios usuarios interactúan simultáneamente, las pruebas también deberían cubrir ubicaciones táctiles separadas y movimientos superpuestos.

Para estas aplicaciones, Interactive Touch Foil con capacidad PCAP de 12 puntos proporciona una base para la entrada multitáctil. La selección final aún debe reflejar el software real, el número esperado de usuarios simultáneos y el diseño físico de la pantalla.

El tamaño de la pantalla y el área táctil activa deben funcionar juntos

La serie XTM cubre tamaños de 10,1 a 32 pulgadas, con opciones disponibles en relaciones de aspecto 16:9, 4:3 y 16:10. Esta gama permite a los fabricantes de equipos considerar la capa táctil junto con sus diseños de pantallas y gabinetes.

Elegir el tamaño diagonal correcto es sólo el primer paso. El área activa de la lámina táctil debe corresponder al área de visualización utilizable y el sensor debe estar colocado correctamente detrás de la superficie táctil prevista.

Por ejemplo, una pantalla de 21,5 pulgadas instalada en un quiosco de autoservicio puede tener un bisel, un marco de montaje o un vidrio protector que cambia las dimensiones del área visible. Si el sensor y la pantalla están desalineados, es posible que la posición táctil informada no corresponda con la ubicación seleccionada por el usuario.

Antes de realizar el pedido, confirme el tamaño diagonal de la pantalla, la relación de aspecto, el área activa, las dimensiones de montaje y la posición prevista del sensor. Cuando se requiera un tamaño personalizado, analice el dibujo mecánico y la disposición de instalación con el proveedor antes de finalizar el gabinete.

También vale la pena probar la respuesta táctil en las esquinas y en los bordes. Estas ubicaciones pueden revelar problemas de alineación o integración que pueden no aparecer durante las pruebas básicas de la pantalla central.

Lámina táctil transparente para vidrio, acrílico y policarbonato

Una ventaja importante de la lámina táctil es que puede agregar funcionalidad interactiva sin requerir un panel táctil enmarcado convencional. La serie XTM utiliza una película de PET transparente ultrafina de 0,2 mm y está diseñada para su aplicación con vidrio, acrílico y policarbonato.

La transmitancia de luz especificada es de al menos el 93 %, lo que hace que la transparencia sea una consideración importante para escaparates y señalización digital donde el contenido subyacente debe permanecer visible. El rendimiento óptico real también dependerá de la pantalla, el sustrato, los adhesivos, los tratamientos de la superficie y la calidad de la instalación.

Cada sustrato requiere una preparación adecuada. La superficie de montaje debe estar limpia, seca y plana antes de aplicar la película. El polvo, el aire atrapado, las arrugas o la adhesión desigual pueden afectar la apariencia final y complicar la resolución de problemas.

Las opciones personalizadas incluyen tratamientos antideslumbrante (AG), antihuellas (AF) y antirreflectante (AR), así como servicios de tamaño, logotipo y pegado. Estas opciones deben evaluarse según el entorno de visualización y los requisitos de mantenimiento en lugar de seleccionarse automáticamente para cada proyecto.

Para aplicaciones curvas, confirme la geometría prevista y las condiciones de montaje con el proveedor. Aunque la serie XTM admite aplicaciones planas y curvas, se debe verificar la compatibilidad para la curvatura específica y el diseño del ensamblaje antes de la producción.

La calidad de la instalación tiene un efecto directo en el rendimiento táctil

Incluso un sensor adecuado puede funcionar de manera inconsistente si se instala incorrectamente. Un proceso de instalación controlado ayuda a reducir los problemas evitables antes de que el dispositivo entre en producción.

Comience limpiando y secando la superficie posterior del vidrio u otro sustrato compatible. Retire la capa protectora de la película e identifique el lado sensor de acuerdo con las instrucciones del proveedor. Alinee el sensor con cuidado antes de aplicarlo a la superficie de montaje.

Durante la adhesión, trabaje gradualmente y utilice un raspador adecuado para eliminar el aire atrapado. Evite arrugas, presiones desiguales y tirones innecesarios del circuito flexible. Una vez que la película esté asegurada, conecte su circuito impreso flexible (FPC) al controlador correspondiente utilizando el conector designado.

Luego, el controlador se puede conectar al dispositivo host a través del cable USB suministrado. Complete la configuración y calibración requeridas del sistema antes de evaluar el rendimiento táctil.

La calibración es particularmente importante cuando se comprueba si las coordenadas táctiles informadas coinciden con la interfaz visible. Pruebe varios puntos de la pantalla, incluidas las esquinas, los bordes y el centro. Si aparece una compensación constante, inspeccione la alineación y la calibración antes de asumir que el sensor en sí está defectuoso.

Para entornos de producción, documentar estos pasos ayuda a diferentes técnicos a seguir el mismo proceso y facilita el seguimiento de problemas relacionados con la instalación.

Verifique la conectividad USB y la compatibilidad del sistema operativo

La precisión del tacto también depende de cómo se comunica el controlador con el sistema host. La serie XTM utiliza una interfaz USB 2.0 de alta velocidad y está especificada para compatibilidad con Windows, Android y Linux.

Para proyectos OEM, confirme que el controlador seleccionado y el dispositivo host funcionen juntos en la versión del sistema operativo prevista. Las pruebas de conexión básicas deben verificar que se reconozca el dispositivo, que las coordenadas táctiles se informen correctamente y que la aplicación responda a los gestos requeridos.

El proveedor describe la interfaz como sin controlador y aún requiere calibración. Los requisitos de configuración reales deben verificarse con el entorno de hardware y software seleccionado, particularmente para sistemas integrados o imágenes de sistemas operativos personalizados.

Una prueba de aceptación práctica debe incluir toques repetidos, arrastre continuo, zoom y rotación con dos dedos y entrada táctil simultánea. Realice las pruebas después de la instalación y nuevamente después de que el conjunto se haya instalado en su recinto final. Esto ayuda a identificar problemas causados ​​por la estructura completa del dispositivo en lugar de solo por la lámina táctil.

Evaluar la durabilidad de equipos comerciales y de cara al público

Los dispositivos táctiles en entornos públicos enfrentan una interacción más que frecuente. También pueden estar expuestos a huellas dactilares, limpieza rutinaria, impactos accidentales y humedad.

La serie XTM especifica protección impermeable IP67 y resistencia al vandalismo y la contaminación. Estas características son relevantes al evaluar soluciones táctiles para equipos de cara al público, pero los equipos de proyecto deben confirmar las condiciones de prueba aplicables y el alcance de la protección antes de confiar en ellas en un producto terminado.

En particular, no se debe asumir que el nivel de protección indicado en la lámina táctil se aplica automáticamente a todo el dispositivo. El gabinete, las uniones, las salidas de los cables, el controlador, los conectores y el método de instalación pueden afectar la resistencia del sistema ensamblado al agua y los contaminantes.

Para máquinas expendedoras y quioscos de información, considere los agentes de limpieza reales, la frecuencia de uso, la exposición a líquidos y las condiciones de servicio esperadas. Un prototipo probado en condiciones representativas puede ayudar a verificar que la construcción seleccionada cumple con los requisitos de la aplicación.

Trabaje con un proveedor que respalde la integración de productos

La selección de láminas táctiles suele ser parte de un proyecto más amplio de desarrollo de equipos. Por lo tanto, la capacidad del proveedor para respaldar la personalización, la integración del controlador, la coherencia en la fabricación y la comunicación técnica puede ser tan importante como la especificación del sensor.

ShenZhen GreenTouch Technology Co., Ltd. es un fabricante profesional de productos táctiles que ofrece pantallas táctiles capacitivas y resistivas, marcos táctiles infrarrojos, láminas nanotáctiles, monitores táctiles y sistemas táctiles integrados. Sus capacidades de fabricación incluyen un taller de laminación libre de polvo Clase 1000, múltiples técnicas de unión y un taller de producción estándar que cubre 5000 metros cuadrados.

La empresa también cuenta con más de 20 ingenieros técnicos, más de 50 productos nuevos al año y más de 10 patentes anuales. Sus credenciales de calidad y productos incluyen certificaciones de sistemas de gestión ISO 9001 e ISO 14001, junto con certificaciones de productos como CE, FCC, CB y RoHS.

Para un proyecto de la serie XTM, los compradores deben proporcionar el tamaño de pantalla objetivo, el material del sustrato, la relación de aspecto, los gestos táctiles esperados, el sistema operativo host y los planos de instalación, cuando estén disponibles. Estos detalles ayudan a establecer si un tamaño estándar es apropiado o si es necesaria una personalización y validación adicional.

Una lista de verificación práctica antes de finalizar su lámina táctil

Antes de aprobar una lámina táctil para producción, revise los siguientes puntos:

• Requisitos táctiles: confirme si la aplicación necesita entrada con un solo dedo, gestos multitáctiles o interacción simultánea de varios usuarios.

• Compatibilidad de pantalla: verifique el tamaño diagonal, la relación de aspecto, el área activa y la alineación del sensor.

• Sustrato e instalación: confirme la compatibilidad del material, la preparación de la superficie, la geometría de montaje y cualquier requisito de superficie curva.

• Controlador y software: pruebe la conectividad USB, el reconocimiento del sistema operativo, la calibración y el comportamiento de las aplicaciones.

• Rendimiento óptico: evalúe la transparencia, los reflejos, el deslumbramiento y la idoneidad de los tratamientos superficiales opcionales.

• Condiciones ambientales: Revisar los métodos de limpieza, exposición a la humedad, protección mecánica y los requisitos del recinto completo.

• Validación de producción: pruebe el conjunto terminado en condiciones operativas realistas antes de aprobar la producción en volumen.

Una evaluación estructurada ayuda a los fabricantes a distinguir entre las especificaciones del sensor y el rendimiento del dispositivo interactivo terminado.

Conclusión

Elegir una lámina táctil PCAP de 12 puntos requiere más que contar entradas táctiles simultáneas. La solución adecuada debe coincidir con los gestos previstos, la geometría de la pantalla, el sustrato, el controlador, el software y el entorno operativo. Las pruebas de instalación y a nivel del sistema son igualmente importantes para lograr resultados consistentes.

La lámina táctil interactiva de 10,1 a 32 pulgadas (serie XTM) ofrece una combinación de toque PCAP de 12 puntos, una película PET transparente de 0,2 mm, múltiples tamaños de pantalla y opciones de personalización para aplicaciones planas o curvas. Al definir los requisitos con anticipación y validar el ensamblaje completo, los OEM y los integradores de sistemas pueden tomar decisiones mejor informadas para quioscos, máquinas expendedoras, señalización digital, mesas interactivas y otros equipos táctiles.

Para proyectos que requieren una interfaz táctil personalizada, ShenZhen GreenTouch Technology Co.,Ltd. Se puede consultar sobre los tamaños disponibles, la compatibilidad del sustrato, la configuración del controlador y los requisitos de instalación.
