Enfoque del proveedor de soluciones de monitores táctiles industriales personalizados de GreenTouch: EMC, protección frontal IP65, IK08 y montaje

La implementación de pantallas visuales interactivas en plantas industriales exigentes requiere hardware diseñado para soportar estrés ambiental severo. El abastecimiento de un proveedor de soluciones de monitores táctiles industriales personalizados  garantiza que la protección frontal, la compatibilidad electromagnética (EMC), la resistencia al impacto y el montaje estructural estén integrados en un terminal visual confiable. Los entornos industriales combinan partículas en el aire, lavados de líquidos, vibraciones mecánicas y ruido eléctrico. Las pantallas comerciales estándar instaladas en estos entornos sufren rápidamente la entrada de agua, roturas de vidrio y fallas de comunicación.

Defina lo que debe resistir la protección frontal

Las especificaciones de durabilidad del panel frontal deben coincidir con los riesgos operativos específicos del sitio de instalación. En plantas de procesamiento de alimentos, lavaderos automatizados de automóviles e instalaciones químicas, los monitores táctiles se someten a lavados rutinarios a alta presión y exposición a detergentes de limpieza cáusticos. En quioscos al aire libre y terminales de tránsito automatizadas, los monitores encuentran lluvia arrastrada por el viento, polvo, luz solar directa y grandes cambios de temperatura.

La especificación de una cubierta de vidrio frontal reforzada químicamente que alcance una resistencia al impacto IK08 garantiza que el monitor resista impactos mecánicos provocados por caídas de herramientas, equipos pesados ​​o vandalismo. El templado químico aumenta la compresión de la superficie (CS ≥ 450 MPa) y la profundidad de la capa (DOL ≥ 30 µm), lo que permite que el vidrio frontal soporte una prueba de impacto de 5 julios, equivalente a una masa de acero de 1,7 kg caída desde 300 mm. Para aplicaciones en exteriores y de alta vibración, el espesor del vidrio frontal se puede personalizar en configuraciones de 3 mm, 4 mm o más gruesas.

El grabado químico antideslumbrante (AG) difunde los reflejos del techo y la luz solar intensa con índices de brillo de 60 a 90 GU, mientras que los revestimientos antirreflectantes (AR) reducen la reflectancia de la superficie por debajo del 1,5 % para maximizar la transmisión de luz y el contraste. Los tratamientos oleofóbicos antihuellas dactilares (AF) mantienen los ángulos iniciales de contacto con el agua por encima de 110°, evitando la acumulación de aceite y grasa y simplificando la limpieza diaria.

Preservar el sello a través del diseño de montaje

Lograr un sello frontal IP65 duradero requiere una cuidadosa integración del montaje mecánico. El sello entre el bisel del monitor y el corte de la máquina host debe mantener una compresión uniforme sin distorsionar el panel LCD interno. Las juntas perimetrales de EPDM o silicona de celda cerrada de alta calidad con dureza Shore A de 40 a 60 ofrecen un rendimiento de sellado constante en temperaturas de funcionamiento de -20 °C a 70 °C.

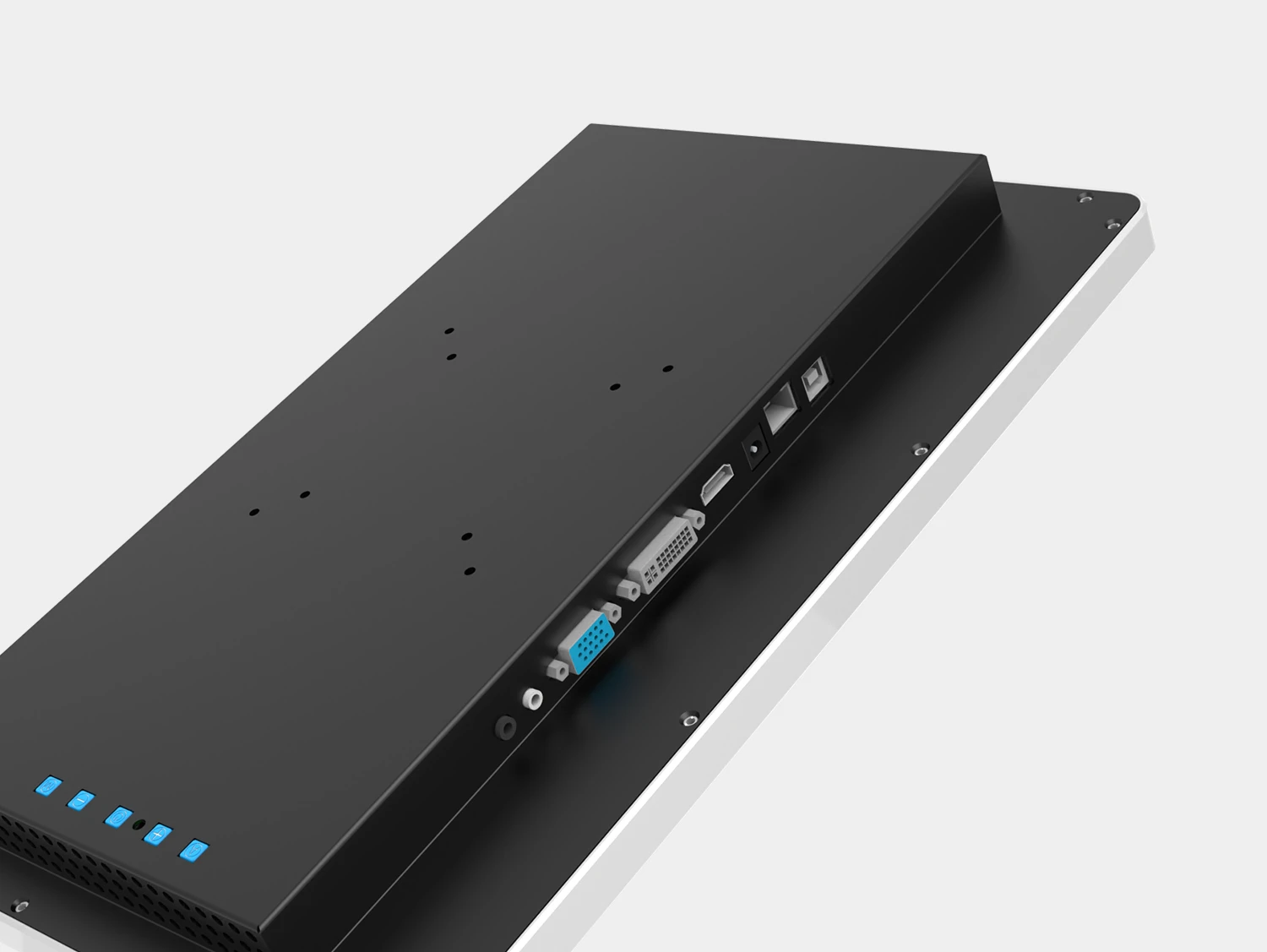

Las configuraciones de montaje de monitores táctiles industriales GreenTouch  incluyen diseños de marco abierto con soportes de montaje laterales para integración de quiosco empotrado, patrones VESA traseros (75x75 mm con inserciones roscadas M4 y 100x100 mm con inserciones M4) para brazos oscilantes articulados y arquitecturas de montaje en panel con soportes de abrazadera traseros que comprimen la junta frontal contra el recorte del gabinete utilizando un par de sujeción uniforme de 0,8 a 1,2 Nm.

Controle EMC a través de la arquitectura de cables y puesta a tierra

Las plantas de fabricación industrial contienen importantes fuentes de interferencia electromagnética, incluidos motores de alta potencia y frecuencia variable, contactores pesados ​​y convertidores de potencia de alto voltaje. Los componentes electrónicos del monitor sin blindaje pueden experimentar fluctuaciones de las coordenadas táctiles, roturas de vídeo y caídas en la comunicación de señales en estos entornos.

Blindaje interno de carcasa metálica y aislamiento de Faraday

Los monitores industriales utilizan acero galvanizado de gran espesor (SECC) y chasis de aluminio estructural que actúan como jaulas de Faraday, aislando los sensibles componentes electrónicos del controlador interno de los campos electromagnéticos externos y del ruido de radiofrecuencia irradiado. Estos gabinetes metálicos cumplen con los estándares de emisiones EN 55032 y de inmunidad ESD EN 61000-4-2.

Arquitectura de cableado blindado y conexión a tierra en estrella

Los bucles de tierra entre el chasis de la pantalla y la computadora industrial host introducen ruido de modo común que interrumpe las señales táctiles y de video. La implementación de una arquitectura de conexión a tierra dedicada garantiza que el chasis de la pantalla, el controlador táctil y la computadora host compartan un potencial de tierra de baja impedancia idéntico. El uso de cables de vídeo y USB con doble blindaje y supresores de ferrita integrados preserva aún más la integridad de la señal.

Evite que las funciones de protección creen problemas térmicos

Los gabinetes sellados diseñados para una alta protección de ingreso de IP presentan importantes desafíos de gestión térmica. La eliminación de las rejillas de ventilación evita la entrada de humedad y polvo, pero limita el calor interno generado por la retroiluminación de la pantalla LCD y el convertidor de potencia dentro del chasis.

Las aletas traseras del disipador de calor con un paso de aleta de 15 a 25 mm transfieren el calor interno hacia el aire ambiente del gabinete a través de convección natural, manteniendo la resistencia térmica por debajo de 1,2 °C/W y eliminando la necesidad de ventiladores de enfriamiento propensos a fallas. Las arquitecturas de refrigeración por conducción acoplan térmicamente controladores de sincronización generadores de calor y componentes de alimentación directamente al chasis trasero de aluminio mediante almohadillas de silicona de alta conductividad con una conductividad térmica de 2,0 a 3,5 W/mK, lo que admite ciclos de vida MTBF que superan las 50 000 horas de funcionamiento continuo.

Valide el ensamblaje terminado, no solo el monitor

La cualificación integral de la calidad requiere probar el conjunto interactivo completo. La evaluación del monitor táctil dentro del chasis de producción real confirma que los biseles metálicos no introducen capacitancia parásita, que las juntas perimetrales se comprimen uniformemente y que el cableado interno no sufre fatiga por vibración en condiciones de funcionamiento.

Definir criterios de aceptación antes de la producción

Establecer criterios claros de aceptación de ingeniería evita costosas disputas durante la producción piloto. La documentación de ingeniería debe especificar los defectos de píxeles permitidos, la transmitancia óptica, la precisión de las coordenadas táctiles, la compresión del sello frontal y los estándares de cumplimiento normativo antes de que comience la fabricación de herramientas.

Preguntas frecuentes sobre monitores táctiles EMC, IP65 e IK08

Los ingenieros de automatización y diseñadores de sistemas evalúan periódicamente estas cuestiones de durabilidad durante la selección del monitor.

¿La clasificación IP65 frontal protege la carcasa del monitor trasero?

No. La clasificación IP65 se aplica específicamente al bisel de la pantalla frontal y a la superficie de vidrio cuando se monta correctamente contra un recorte del panel sellado. El chasis trasero normalmente tiene una clasificación IP20 y debe alojarse dentro de un gabinete o gabinete protegido.

¿Cómo protege una calificación de impacto IK08 las operaciones industriales?

Una calificación IK08 certifica que el cristal de la cubierta frontal resiste un impacto de 5 julios, equivalente a dejar caer una masa de acero de 1,7 kg desde una altura de 300 mm. Esta resistencia mecánica protege la pantalla de golpes accidentales con herramientas y vandalismo.

¿Qué características de protección de energía son estándar para los monitores de CC industriales?

Los monitores industriales incorporan circuitos de entrada de CC de amplio voltaje (normalmente de 9 V a 36 V CC) con protección contra sobretensión, sobrecorriente, polaridad inversa y sobretensiones, protegiendo los componentes internos de transitorios eléctricos de fábrica.

Revise el concepto de protección instalada con GreenTouch

El diseño de una solución de monitor táctil industrial exige armonizar el sellado de entrada, la resistencia al impacto, la disipación térmica y la compatibilidad electromagnética. Adquirir hardware de un proveedor de soluciones experimentado garantiza que los soportes mecánicos, las juntas frontales y el firmware del controlador funcionen de manera confiable en entornos operativos exigentes. Los ingenieros de automatización, fabricantes de máquinas e integradores de sistemas pueden enviar sus planos de gabinetes y especificaciones ambientales directamente a https://www.greentouch.com.cn/  para revisión de ingeniería y evaluación de prototipos.
