GreenTouch respalda la integración de equipos como proveedor de monitores táctiles OEM: planificación de montaje y interfaz

La integración de una pantalla interactiva en maquinaria industrial, sistemas médicos automatizados o quioscos comerciales requiere alineación mecánica y eléctrica. La adquisición de hardware de un proveedor de monitores táctiles OEM  garantiza que las geometrías de montaje físico, el enrutamiento de señales, las vías térmicas y las arquitecturas de conexión a tierra resistan entornos operativos exigentes. Tratar un monitor industrial como un periférico estándar provoca retrasos en el montaje, estrangulamiento térmico y caídas de comunicación. Los diseñadores deben evaluar tempranamente la envolvente del gabinete, los mecanismos de alineación, los radios de curvatura de los cables y el acondicionamiento de la energía.

Mapee la envolvente del equipo antes de seleccionar el monitor

La planificación de la integración comienza estableciendo límites físicos de la consola host. La profundidad interna del chasis, los espacios libres de las láminas metálicas, los ángulos de visión y las alturas de interacción del operador dictan el factor de forma de pantalla permitido. El mapeo de la envolvente física también tiene en cuenta la ergonomía del servicio, lo que garantiza que los técnicos tengan suficiente espacio para alcanzar los herrajes de fijación, conectar cables de interfaz y reemplazar conjuntos modulares sin desmantelar la fachada principal de la máquina.

Un proveedor de monitores táctiles OEM proporciona esquemas en 2D y modelos STEP en 3D durante la planificación del diseño. Colocar fuentes de alimentación de alto calor directamente debajo del chasis de la pantalla agrega cargas térmicas innecesarias. Reservar zonas de convección designadas preserva temperaturas de visualización uniformes y prolonga la vida útil.

Elija un método de montaje que controle la alineación

Bridas de marco abierto para gabinetes empotrados

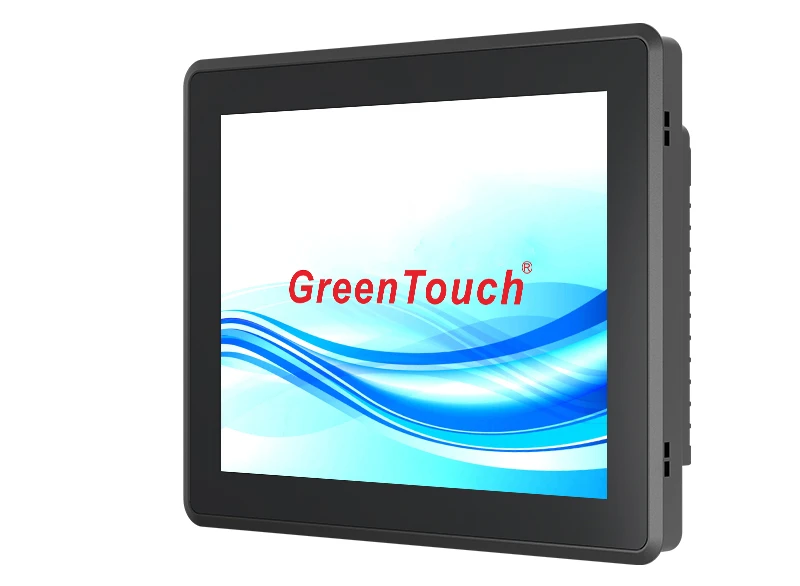

La arquitectura de montaje de la pantalla dicta la rigidez estructural, el sellado del panel frontal y la integración visual, aislando el panel LCD activo de la tensión torsional del chasis. Los monitores de marco abierto cuentan con soportes de montaje laterales integrados y bridas metálicas estructurales que se sujetan de forma segura detrás de recortes hechos a medida, creando una superficie exterior frontal al ras que elimina los biseles perimetrales que acumulan suciedad.

El montaje empotrado sirve para diagnóstico médico, automatización de salas blancas y equipos de procesamiento de alimentos donde las superficies lisas permiten un saneamiento limpio. Los orificios de montaje ranurados en las bridas de marco abierto permiten microajustes dimensionales durante el ensamblaje del gabinete, compensando ligeras variaciones de la chapa metálica entre los lotes de producción y manteniendo una alineación frontal constante.

Patrones VESA traseros y sistemas de sujeción de montaje en panel

Los patrones VESA MIS-D traseros estandarizados (75x75 mm y 100x100 mm) permiten la instalación mecánica en brazos oscilantes articulados, pedestales internos y subbastidores modulares. El montaje VESA trasero aísla el módulo de pantalla de la flexión del gabinete anfitrión, protegiendo las capas de vidrio internas de la distorsión mecánica torsional. Para gabinetes eléctricos sellados NEMA o IP65, las arquitecturas de montaje en panel utilizan pernos roscados perimetrales o soportes de sujeción traseros que atraen el bisel frontal del monitor firmemente contra el corte, comprimiendo una junta elastomérica para formar un sello hermético contra partículas en el aire y lavados líquidos.

Verifique la dirección del puerto y el espacio para doblar el cable

La orientación del conector y el volumen del cableado interno representan detalles críticos de integración. Los conectores traseros rectos requieren un espacio sustancial detrás del chasis para fundas de cables rígidas. La flexión excesiva del cable tensiona las placas de circuitos internos, provocando uniones de soldadura agrietadas y pérdida de señal durante los ciclos de vida operativos.

La selección de monitores diseñados con puertos de E/S orientados hacia abajo o empotrados hacia los lados minimiza la profundidad requerida del gabinete y facilita el enrutamiento vertical de los cables. Las rutas de cables internas deben respetar los estándares de radio de curvatura mínimo. Los cables de vídeo digital de alta velocidad estándar requieren un radio de curvatura dinámico de al menos cuatro a seis veces el diámetro exterior del cable para preservar la impedancia de alta frecuencia y la integridad de la señal.

Asegurar las conexiones de la interfaz contra vibraciones mecánicas es otro requisito de integración esencial. La maquinaria con husillos giratorios o bombas hidráulicas transmite vibraciones continuas a través del chasis. La especificación de bridas para tornillos de bloqueo en los puertos VGA y DVI junto con tornillos jack cautivos en los conectores USB evita desconexiones accidentales durante el funcionamiento en fábrica.

Rutas separadas de vídeo, tacto y alimentación

Las consolas de maquinaria industrial albergan fuentes de interferencia electromagnética, incluidos motores de frecuencia variable, contactores de conmutación de alta corriente y convertidores de potencia de alto voltaje. Las líneas de señal no apantalladas tendidas cerca de cables de alimentación sufren un acoplamiento inductivo. Las transmisiones de vídeo digital de alta velocidad, las señales del digitalizador táctil de bajo voltaje y los buses de alimentación de corriente directa exigen conductos aislados para evitar la interferencia y la inducción de ruido transitorio.

Aislar la telemetría táctil del ruido de conmutación de alta corriente

La digitalización táctil se basa en señales de bajo voltaje. El enrutamiento de líneas táctiles USB o RS-232 en paralelo con el cableado de la red eléctrica de CA introduce ruido eléctrico de modo común, lo que provoca fluctuaciones de coordenadas, desviación del cursor y toques falsos. Los diseñadores dirigen la telemetría táctil a través de conductos metálicos, utilizando cables con doble blindaje y supresores de ferrita para atenuar los picos de ruido de alta frecuencia.

Conexión a tierra en estrella e integridad de la señal de vídeo digital

Los protocolos de transmisión de vídeo digital como HDMI y DisplayPort requieren una coincidencia precisa de impedancia diferencial. Los bucles de tierra entre el controlador host y el chasis de la pantalla provocan cortes de vídeo, líneas horizontales y caídas de sincronización. La implementación de una arquitectura de conexión a tierra dedicada garantiza que el chasis de la pantalla, el controlador táctil y la computadora host compartan un potencial de tierra de baja impedancia idéntico, eliminando las corrientes de tierra circulantes.

Diseño para refrigeración y acceso al servicio

La gestión térmica afecta directamente la confiabilidad operativa y la vida útil óptica de la retroiluminación de pantallas industriales. Las altas temperaturas ambientales de fábrica combinadas con el calor generado por los convertidores de potencia internos elevan las temperaturas internas del gabinete más allá de los límites seguros de los componentes, acelerando la decadencia luminosa y el cambio de color en ambientes que superan los 50 °C.

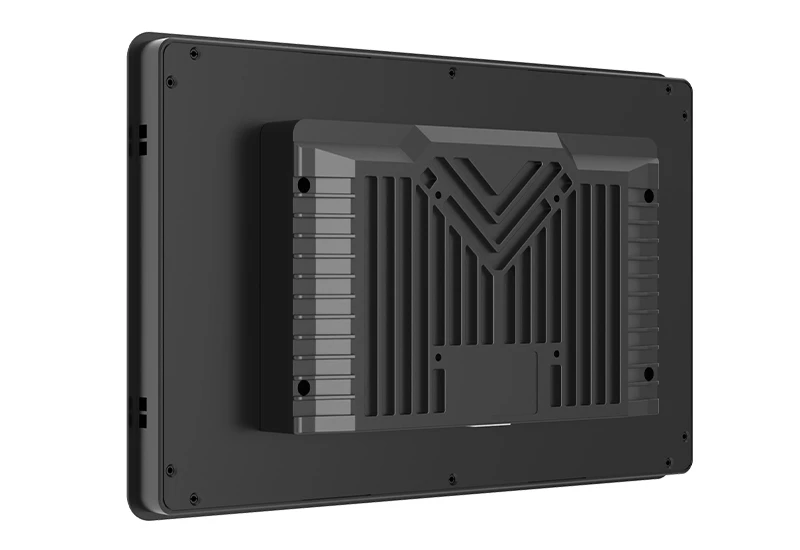

Los canales de flujo de aire por convección o el chasis de aluminio enfriado por conducción disipan el calor de la capa de cristal líquido. Los diseñadores colocan los elementos útiles, como los fusibles del inversor de retroiluminación y los botones OSD, para acceder a ellos a través de las puertas traseras.

Las almohadillas de silicona de alta conductividad unen los circuitos integrados del controlador de sincronización y el chasis posterior de aluminio, alejando el calor de los semiconductores para un funcionamiento confiable las 24 horas, los 7 días de la semana.

Validar el ensamblaje con una muestra controlada

La integración de equipos concluye con la validación empírica utilizando muestras representativas de intención de producción. Los equipos de ingeniería evalúan el ajuste mecánico, la compatibilidad eléctrica y el comportamiento térmico dentro del chasis de producción real antes de la aprobación de la fabricación en volumen. GreenTouch  fabrica muestras de evaluación utilizando herramientas de producción verificadas, lo que garantiza que los modelos CAD se alineen directamente con los recortes de chapa metálica, los radios de curvatura de los soportes y los espacios libres de los conectores reales durante el ensamblaje de prueba.

La realización de ensamblajes piloto confirma que los arneses de cableado se acoplan limpiamente sin tensión y que las juntas perimetrales se comprimen uniformemente para mantener los sellos de ingreso. La evaluación de estrés ambiental del equipo ensamblado, incluido el ciclo de la cámara térmica, el quemado eléctrico continuo a carga completa y las pruebas de vibración operativa, identifica vulnerabilidades de resonancia o puntos calientes térmicos antes de que comience la fabricación en volumen.

Preguntas frecuentes sobre la integración del monitor táctil OEM

Los equipos de ingeniería y los fabricantes de equipos evalúan periódicamente estas cuestiones técnicas durante la planificación de la integración de hardware.

¿Cómo simplifica una arquitectura de marco abierto el ensamblaje de la máquina?

Los monitores de marco abierto cuentan con bridas estructurales de metal desnudo que se montan al ras detrás de recortes de máquina personalizados. Esta arquitectura elimina los biseles de plástico externos, lo que permite a los fabricantes de equipos crear fachadas frontales planas y resistentes al polvo que coincidan con el diseño de su máquina.

¿Qué espacio libre térmico es necesario para los gabinetes de monitores sin ventilador?

Los monitores industriales sin ventilador requieren al menos de 30 a 50 mm de espacio de aire de convección sin obstrucciones alrededor de las aletas traseras de disipación de calor. En gabinetes sellados, los soportes metálicos internos se pueden acoplar térmicamente al chasis anfitrión para alejar el calor.

¿Pueden las interfaces táctiles duales funcionar simultáneamente en una pantalla?

Los controladores industriales suelen proporcionar comunicación serie USB HID o RS-232. Si bien ambos conectores físicos pueden estar presentes en el panel de E/S del monitor, el digitalizador opera sobre un protocolo activo a la vez para evitar colisiones de datos de coordenadas.

Envíe el plano del equipo para la revisión de integración

Optimizar la integración de monitores táctiles requiere una colaboración temprana entre los diseñadores de equipos y los especialistas en ingeniería de pantallas. La armonización de geometrías de montaje, interfaces de señales, arquitecturas de energía y protección ambiental en la etapa de concepto inicial evita costosas modificaciones de ensamblaje y acelera la implementación en el mercado. Los fabricantes de equipos, integradores de sistemas e ingenieros de automatización industrial pueden compartir las especificaciones de sus proyectos y modelos mecánicos directamente en https://www.greentouch.com.cn/  para una evaluación técnica. El equipo de ingeniería proporciona planificación de producción, inspecciones de fábrica y orientación sobre integración mecánica para maquinaria compleja.
