Película ITO y vidrio ITO en pantallas táctiles resistivas de 4 hilos: selección de materiales y rendimiento

El rendimiento del panel táctil depende de algo más que el controlador o el software que se ejecuta detrás de la pantalla. Los materiales dentro del panel táctil también afectan la confiabilidad con la que detecta entradas, su resistencia al uso repetido y su desempeño consistente en diferentes entornos de trabajo. Para los fabricantes de equipos, comprender estas opciones de materiales es una parte importante del diseño de una interfaz táctil confiable.

En una pantalla táctil resistiva de cuatro hilos, el óxido de indio y estaño (ITO) proporciona las superficies conductoras necesarias para detectar el contacto mediante presión física. Las capas conductoras se pueden disponer utilizando película de ITO y vidrio de ITO o dos películas recubiertas de ITO, según el diseño del panel. Cada estructura tiene características que influyen en la construcción mecánica, el rendimiento de la superficie y los requisitos de integración. Seleccionar la configuración correcta ayuda a los diseñadores de equipos a adaptar el panel táctil a la aplicación prevista en lugar de depender únicamente del tamaño de la pantalla.

Comprensión de la película ITO y el vidrio ITO en paneles táctiles resistivos

ITO es un material conductor transparente ampliamente utilizado en componentes sensibles al tacto. Permite que una superficie transmita luz visible al mismo tiempo que proporciona las propiedades eléctricas necesarias para detectar el contacto. En un panel táctil resistivo de cuatro hilos, dos capas conductoras están separadas por un pequeño espacio. Cuando un usuario presiona la pantalla, las capas hacen contacto, lo que permite al controlador determinar la posición táctil a partir de cambios en el voltaje eléctrico.

Una estructura común combina una película recubierta de ITO con una capa de vidrio recubierta de ITO. Otro utiliza película ITO en ambas superficies conductoras. Aunque ambas disposiciones siguen el mismo principio básico de detección resistiva, su construcción física difiere.

Una capa de película de ITO proporciona una superficie conductora flexible que puede desviarse bajo presión. Una capa de vidrio ITO proporciona una base rígida que soporta la estructura del panel. Por lo tanto, la combinación de película y vidrio es una opción práctica para equipos que requieren un respaldo firme y una superficie superior sensible a la presión.

Una construcción de película y película utiliza sustratos flexibles en ambos lados. Su idoneidad depende de los requisitos mecánicos del equipo, el tratamiento de la superficie y las condiciones operativas previstas. Ninguna estructura debería ser tratada como universalmente superior; la elección adecuada depende del diseño completo del panel táctil.

Para los compradores que evalúan una pantalla táctil resistiva de 10,4 a 22 pulgadas (4 cables) , confirmar la construcción de la capa en la etapa de especificación ayuda a evitar discrepancias entre el panel táctil y la carcasa del equipo.

Cómo la estructura del material afecta el rendimiento táctil

Las capas conductoras trabajan juntas para registrar la entrada física, pero el rendimiento general del panel también depende de la calidad de sus materiales, conexiones eléctricas, espaciado y ensamblaje.

En funcionamiento normal, la presión pone en contacto las superficies conductoras en un punto particular. El controlador mide los cambios eléctricos resultantes y los convierte en coordenadas. El comportamiento eléctrico estable y la construcción mecánica consistente ayudan al sistema a registrar la entrada de manera predecible.

Varios factores merecen atención durante la evaluación técnica:

• Consistencia de la capa conductora: las variaciones en el revestimiento conductor pueden afectar el comportamiento eléctrico en el área activa.

• Espaciado de capas: La separación entre las superficies conductoras debe permitir el funcionamiento normal evitando contactos no deseados cuando no se presiona la pantalla.

• Condición de la superficie: los rayones, la contaminación y los defectos del recubrimiento pueden afectar la usabilidad y comprometer las condiciones de servicio previstas.

• Unión y alineación: un ensamblaje inconsistente puede provocar un rendimiento desigual o defectos visibles.

• Compatibilidad del controlador: el panel táctil debe funcionar con el controlador seleccionado y la configuración de entrada del sistema host.

Estos factores deben evaluarse juntos en lugar de tratar la selección de materiales de ITO como una decisión aislada. Un sustrato bien elegido no puede compensar una unión deficiente, configuraciones de controlador inadecuadas o una estructura de montaje diseñada incorrectamente.

Estructuras de película y vidrio y de película y película: diferencias prácticas

La elección entre la construcción de película y vidrio o de película y película debe comenzar con los requisitos mecánicos del equipo terminado.

La construcción de película y vidrio proporciona un respaldo de vidrio rígido y una capa conductora superior flexible. Esta disposición se considera comúnmente cuando los diseñadores necesitan una estructura de panel estable con entrada táctil basada en presión. El sustrato de vidrio también crea requisitos específicos de espesor, manipulación y soporte mecánico.

La construcción de película y película utiliza sustratos flexibles en ambos lados. Dependiendo del diseño, puede ser apropiado para proyectos con diferentes prioridades mecánicas o estructurales. Sin embargo, su flexibilidad no lo hace automáticamente más duradero o adecuado para cada recinto.

Al comparar los dos, los desarrolladores de equipos deben considerar las siguientes preguntas:

• ¿La instalación requiere un respaldo rígido o un nivel particular de flexibilidad estructural?

• ¿Cuáles son los espesores de panel permitidos y las tolerancias de montaje?

• ¿La superficie táctil estará expuesta a contacto repetido, limpieza o posible abrasión?

• ¿El proyecto requiere un acabado mate, tratamiento antideslumbrante o tratamiento antianillos de Newton?

• ¿Existen requisitos ópticos o eléctricos específicos que deban verificarse antes de la producción?

Las respuestas ayudan a delimitar la construcción adecuada e identificar qué detalles necesitan confirmación con el fabricante. La selección del material debe basarse en el ensamblaje completo y no en suposiciones acerca de que un sustrato es mejor en todas las circunstancias.

Recubrimientos superficiales y protección contra el desgaste diario

Las capas de ITO son sólo una parte del sistema de materiales. La superficie exterior también influye en el rendimiento de una pantalla táctil resistiva durante el funcionamiento diario.

El contacto repetido con los dedos, la entrada del lápiz, la limpieza y el contacto accidental con objetos circundantes pueden afectar gradualmente la superficie táctil. Un recubrimiento duro adecuado ayuda a abordar el desgaste de la superficie, mientras que se puede seleccionar un acabado mate o un tratamiento antideslumbrante según los requisitos visuales y operativos del equipo.

La serie de pantallas táctiles resistivas de 10,4 a 22 pulgadas (4 cables) ofrece una opción de tratamiento de superficie que incluye un revestimiento duro mate y un tratamiento con anillo anti-Newton. Estas características abordan diferentes preocupaciones: el recubrimiento duro está asociado con la protección de la superficie, mientras que el tratamiento con anillo anti-Newton ayuda a reducir los patrones de interferencia que pueden aparecer entre superficies muy espaciadas.

La especificación del producto también identifica la dureza del lápiz de 3H según ASTM D3363. La dureza del lápiz es una indicación basada en pruebas de la resistencia al marcado de la superficie en condiciones definidas. No debe interpretarse como una garantía contra todo tipo de rayones, impactos o métodos de limpieza abrasivos.

Para equipos utilizados en áreas de producción, laboratorios o entornos comerciales, se debe considerar el método de limpieza previsto y la frecuencia de contacto al especificar el acabado de la superficie. Los compradores también deben confirmar si el acabado requerido es estándar o debe personalizarse para el proyecto.

Condiciones ambientales y sellado de paneles

Los paneles táctiles industriales se pueden instalar en entornos donde haya polvo, aceite, agua o humedad. Estas condiciones hacen que el diseño general del panel sea importante, particularmente cuando la interfaz táctil forma parte de un gabinete de control o una máquina cerrada.

La tecnología táctil resistiva detecta entradas a través de presión, lo que puede resultar útil para equipos que deben aceptar diferentes formas de entradas físicas. Sin embargo, la capacidad de operar en un ambiente contaminado depende de algo más que el principio de detección. El estado de la superficie, el sellado, la instalación, el tendido de cables y el diseño del gabinete contribuyen al resultado final.

La información del producto para la serie de cuatro cables de GreenTouch identifica las opciones de sellado asociadas con los requisitos NEMA 4, 4X y 12. Los compradores deben confirmar la configuración exacta del modelo, la disposición de montaje y la prueba aplicable o la documentación de cumplimiento antes de especificar un nivel de protección para el equipo terminado. La capacidad declarada de un panel táctil no debe tomarse automáticamente como una certificación de la máquina o gabinete completo.

La personalización ambiental también puede incluir requisitos de alta temperatura, alta humedad y protección contra rayos UV. Estos deben discutirse al principio del proceso de diseño para que el fabricante pueda confirmar los requisitos de construcción, materiales y validación disponibles.

Hacer coincidir el tamaño de la pantalla con el diseño del equipo

La construcción del material es sólo una parte de la selección del panel táctil. Las dimensiones y la relación de aspecto de la pantalla también deben adaptarse al diseño mecánico y la interfaz de usuario del equipo.

La gama GreenTouch cubre múltiples tamaños, desde aproximadamente 10,4 pulgadas hasta 22 pulgadas, con configuraciones disponibles en relaciones de aspecto 4:3, 16:9 y 16:10. Las opciones comunes incluyen paneles de 10,4, 12,1, 15, 17, 19, 21,5 y 22 pulgadas, sujetos al modelo y la configuración específicos.

Un panel 4:3 puede adaptarse a equipos diseñados con un diseño de pantalla más tradicional. Un panel 16:9 puede adaptarse a una interfaz más amplia, mientras que un panel 16:10 puede proporcionar un equilibrio diferente entre el espacio de trabajo horizontal y vertical. Estas son consideraciones de diseño más que reglas fijas, por lo que la elección final debe seguir los requisitos de pantalla, gabinete y software.

Antes de realizar un pedido, los ingenieros deben confirmar el área táctil activa, las dimensiones generales, las tolerancias de montaje, la ubicación de la salida de FPC, el enrutamiento de los cables y el espesor del vidrio. Estos detalles pueden afectar la compatibilidad mecánica incluso cuando dos paneles tengan la misma medida diagonal nominal.

Compatibilidad del controlador e integración del sistema

Un panel táctil correctamente seleccionado también debe comunicarse de forma fiable con el sistema de destino. Las pantallas táctiles resistivas de cuatro cables GreenTouch se pueden integrar con controladores y plataformas host adecuados que ejecuten Windows, Android o Linux.

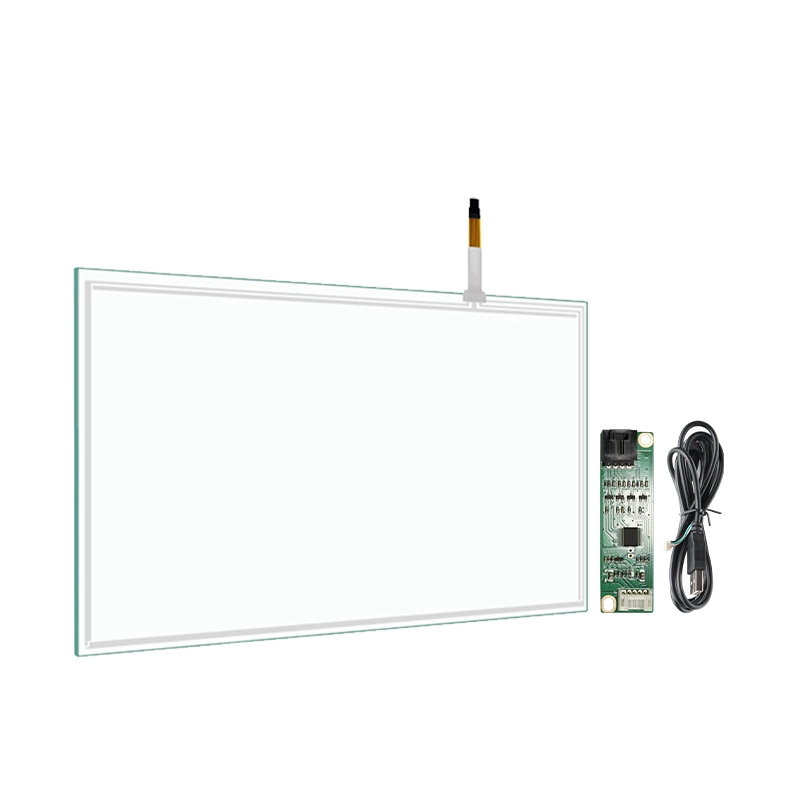

El proceso de conexión descrito para la serie de productos implica conectar el cable plano de extensión a la placa del controlador, conectar el cable de la pantalla táctil y luego conectar la placa del controlador a través de USB. La disposición exacta depende del controlador suministrado y de la configuración del proyecto, por lo que se debe seguir el diagrama de conexión del modelo seleccionado durante la instalación.

Las comprobaciones de compatibilidad deben cubrir la interfaz del controlador, el soporte del controlador, el mapeo de coordenadas, la orientación del montaje y el manejo de entrada del sistema host. Un panel que sea eléctricamente compatible aún puede requerir configuración para que coincida con el sistema de coordenadas de la aplicación o la orientación física de la pantalla.

Para proyectos OEM, es útil confirmar estos detalles antes de finalizar el gabinete o ordenar cantidades de producción. Este enfoque reduce el riesgo de cambios tardíos que involucren cables, conectores o componentes de montaje.

Consideraciones de inspección y calidad de fabricación

El rendimiento de un panel táctil resistivo depende tanto de la selección del material como de la consistencia de la fabricación. La calidad del recubrimiento, el manejo del sustrato, las condiciones de unión y los procedimientos de inspección pueden influir en la uniformidad del producto terminado.

ShenZhen GreenTouch Technology Co., Ltd. fabrica productos táctiles que incluyen pantallas táctiles resistivas y capacitivas, marcos táctiles infrarrojos, monitores táctiles y sistemas todo en uno táctiles. La empresa informa tener un taller de laminación libre de polvo Clase 1000, capacidades de unión que cubren la laminación completa G+G, G+FF y TP+LCM, y un taller de producción estándar de aproximadamente 5000 metros cuadrados.

Estas capacidades son relevantes al evaluar cómo un fabricante maneja el ensamblaje y la producción de paneles. GreenTouch también informa las certificaciones del sistema de gestión de calidad ISO 9001 y del sistema de gestión ambiental ISO 14001, junto con una cobertura de certificación de productos que incluye CE, FCC y RoHS para los productos aplicables.

Al comparar fabricantes, los compradores deben solicitar información que se relacione directamente con su proyecto: cobertura de inspección, criterios de aceptación, validación de muestras, consistencia de lotes y documentación para la configuración seleccionada. Las capacidades generales de fábrica son un contexto útil, pero la verificación específica del modelo sigue siendo esencial.

Especificación del panel táctil resistivo de cuatro cables adecuado

Un proceso de selección fiable comienza con los requisitos reales del equipo. Los ingenieros deben identificar la estructura del sustrato, el tratamiento de la superficie, las dimensiones, la interfaz, las condiciones ambientales y el uso esperado antes de solicitar una muestra o cotización.

La siguiente lista de verificación puede ayudar a organizar la especificación:

• Estructura del material: película ITO más vidrio ITO, o película ITO más película ITO.

• Tamaño y relación de aspecto: haga coincidir el área activa y las dimensiones mecánicas con el equipo.

• Acabado de la superficie: confirme las opciones de recubrimiento duro, mate o antideslumbrante y los requisitos del anillo anti-Newton.

• Interfaz eléctrica: Verifique el controlador, la posición de la salida FPC, la disposición de los cables y el sistema host.

• Requisitos ambientales: especifique la temperatura, la humedad, la exposición a los rayos UV, las condiciones de limpieza y las necesidades de sellado aplicables.

• Validación: confirme los métodos de prueba, los criterios de inspección y los documentos de respaldo necesarios para la aprobación.

Para proyectos con requisitos mecánicos o ambientales especiales, GreenTouch ofrece opciones de personalización que cubren apariencia, interfaces eléctricas, diseño estructural, espesor del vidrio y ubicación de salida de cables. Los compradores deben proporcionar dibujos y condiciones operativas con suficiente antelación para que el diseño propuesto sea revisado antes de la producción.

La pantalla táctil resistiva de 10,4 a 22 pulgadas (4 cables) adecuada no es simplemente el panel que coincide con el tamaño diagonal requerido. Es la configuración cuyas capas conductoras, tratamiento de superficie, controlador y detalles de montaje trabajan juntos dentro del equipo terminado. Al evaluar estos elementos como un sistema completo, los fabricantes de equipos pueden tomar decisiones materiales más informadas y reducir los problemas de integración evitables.
