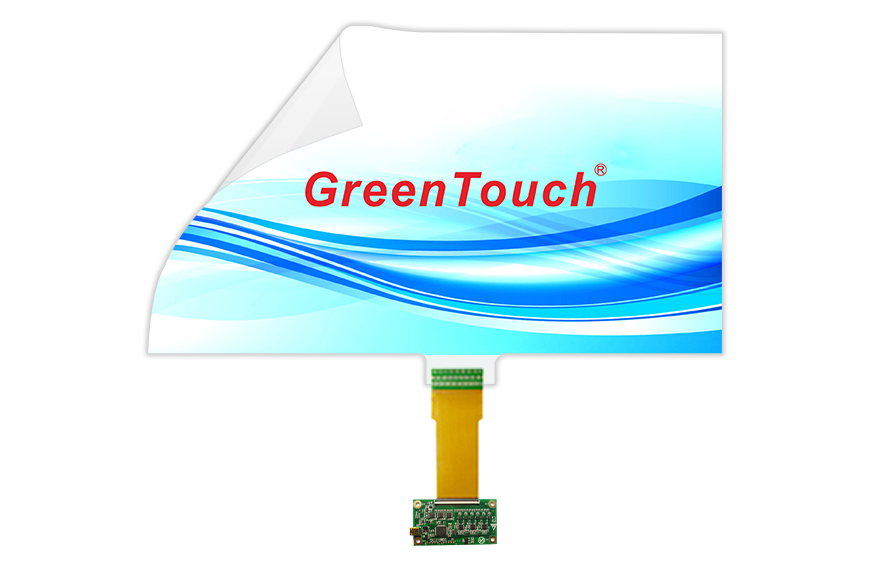

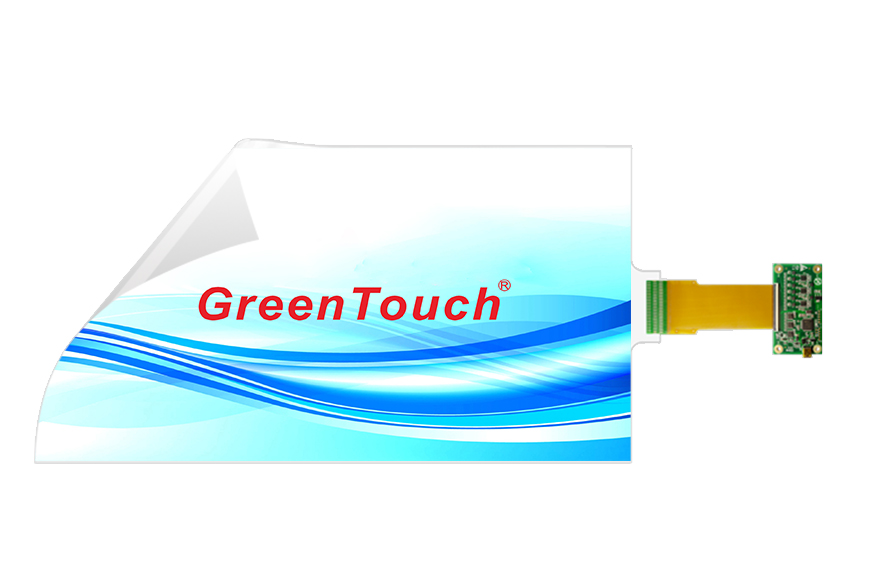

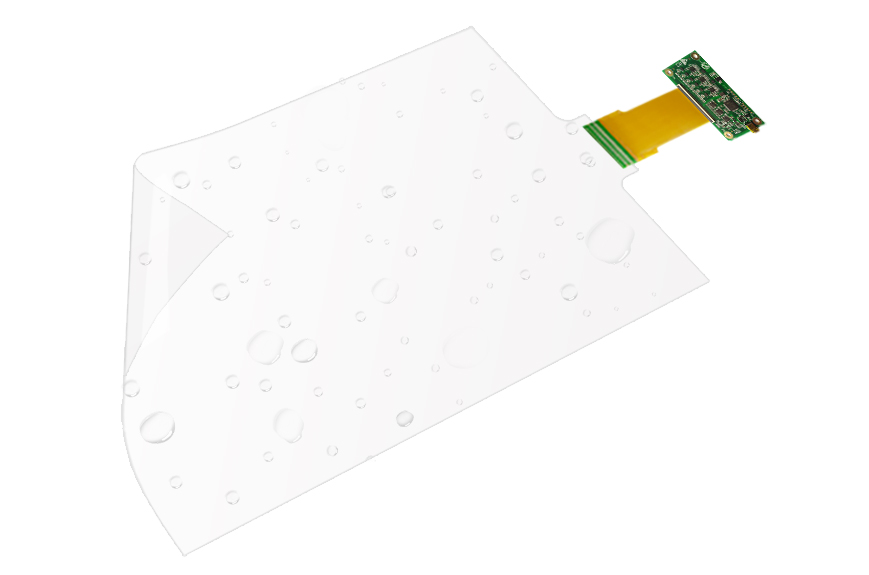

Lámina táctil interactiva de 10,1 a 32 pulgadas (Serie XTM)

Lámina táctil interactiva de 10,1 a 32 pulgadas (Serie XTM)

Información del Producto

Tipo táctil: PCAP interactivo, 12 puntos táctiles

Material: película PET transparente ultrafina de 0,2 mm

Aplicable a: vidrio, acrílico, policarbonato.

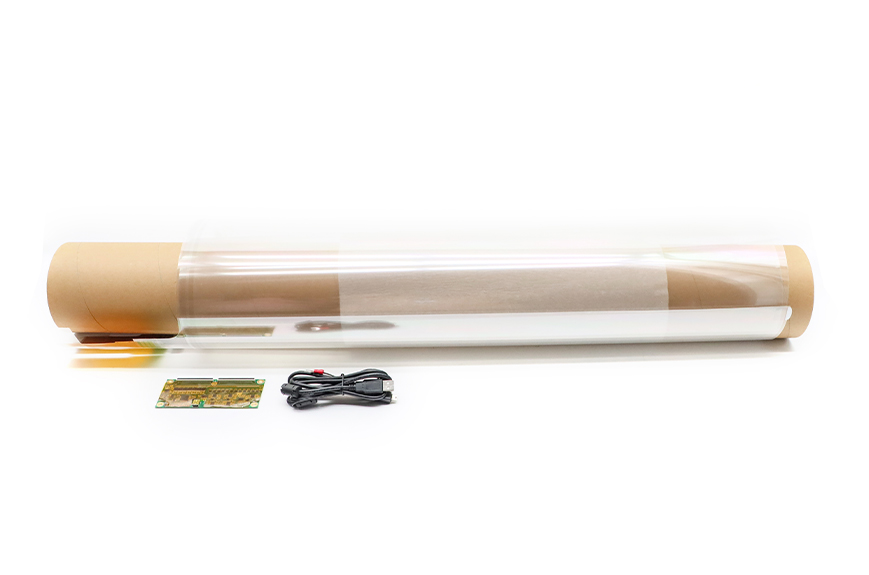

Lista de embalaje: lámina táctil*1, controlador*1, línea USB*1

Personalizable: Tamaño, Logotipo, Servicios de pegado, AG, AF, AR

Caracteristicas

● Resistente al agua IP67, a prueba de vandalismo y anticontaminación.

● Transmitancia≥93%, fuerte penetración, antideslumbrante de ángulo completo

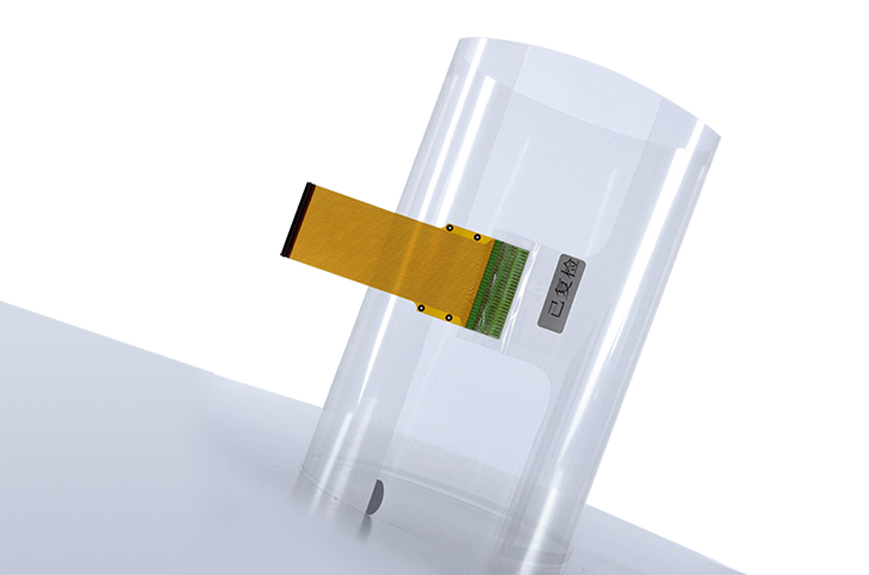

● Puede ser recto o curvo, integrado sin marco.

● Posicionamiento y tacto precisos, sin deriva, sin toque en rincones muertos

● Toque sin presión, puede hacer clic, arrastrar, acercar, alejar y rotar

Consigue una cotización

Consulta en línea

Descripción del Producto
Pasos de montaje
Presupuesto
Campo de aplicación
Especificación y descarga

Descripción del Producto

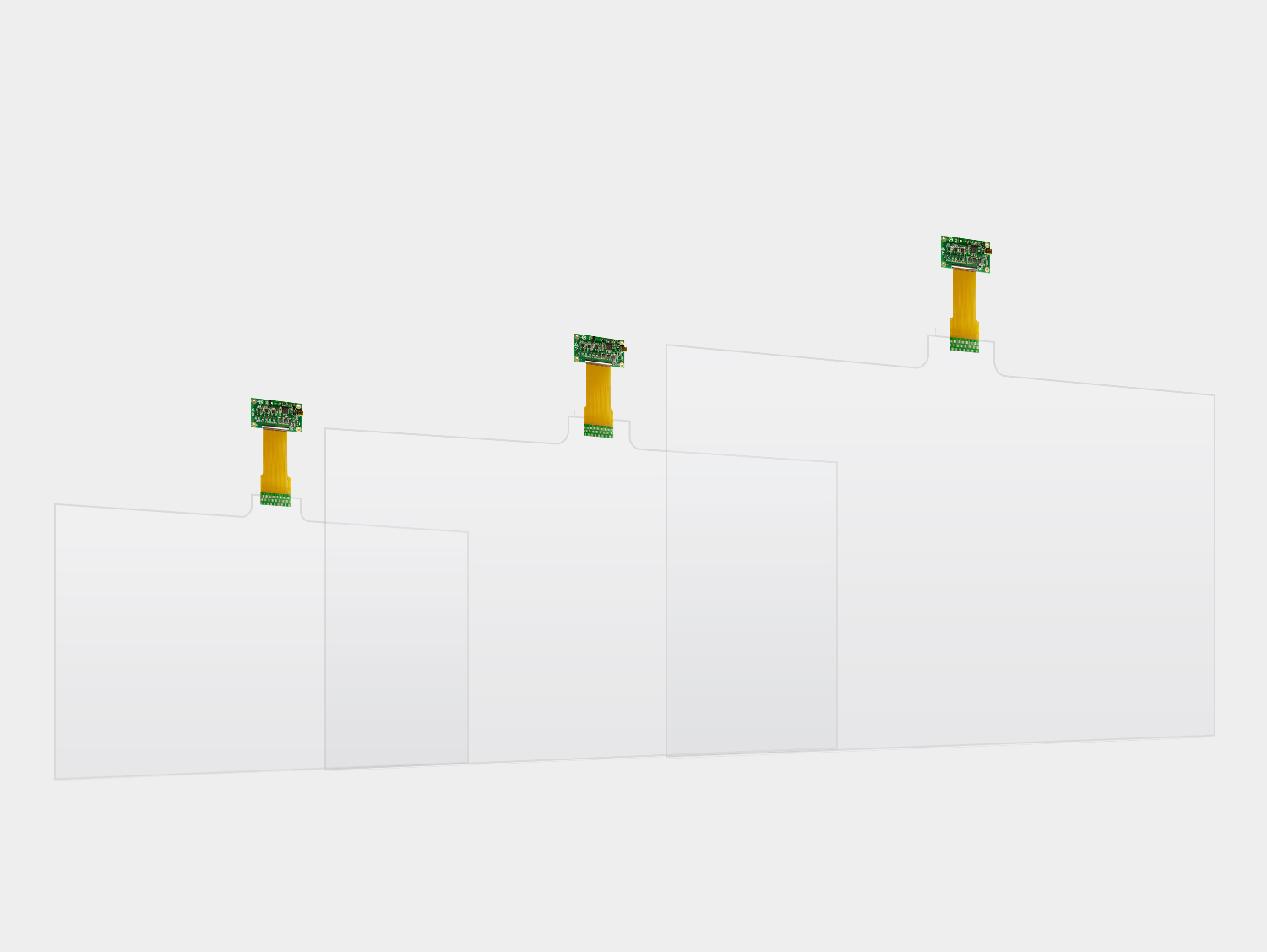

Descripción general de la lámina táctil capacitiva

Las láminas táctiles capacitivas interactivas de la serie GreenTouch XTM, con sus características altamente adaptables, transparentes y duraderas, brindan una solución rentable de "transformación de pantalla táctil" para dispositivos que requieren formas estándar o especiales, convirtiendo superficies comunes en pantallas táctiles. Una amplia gama de tamaños de 10,1” a 32” garantiza la compatibilidad con: quioscos de información, máquinas expendedoras, ventanas de visualización interactivas, máquinas publicitarias, señalización digital, mesas de conferencias inteligentes y mesas de juegos.

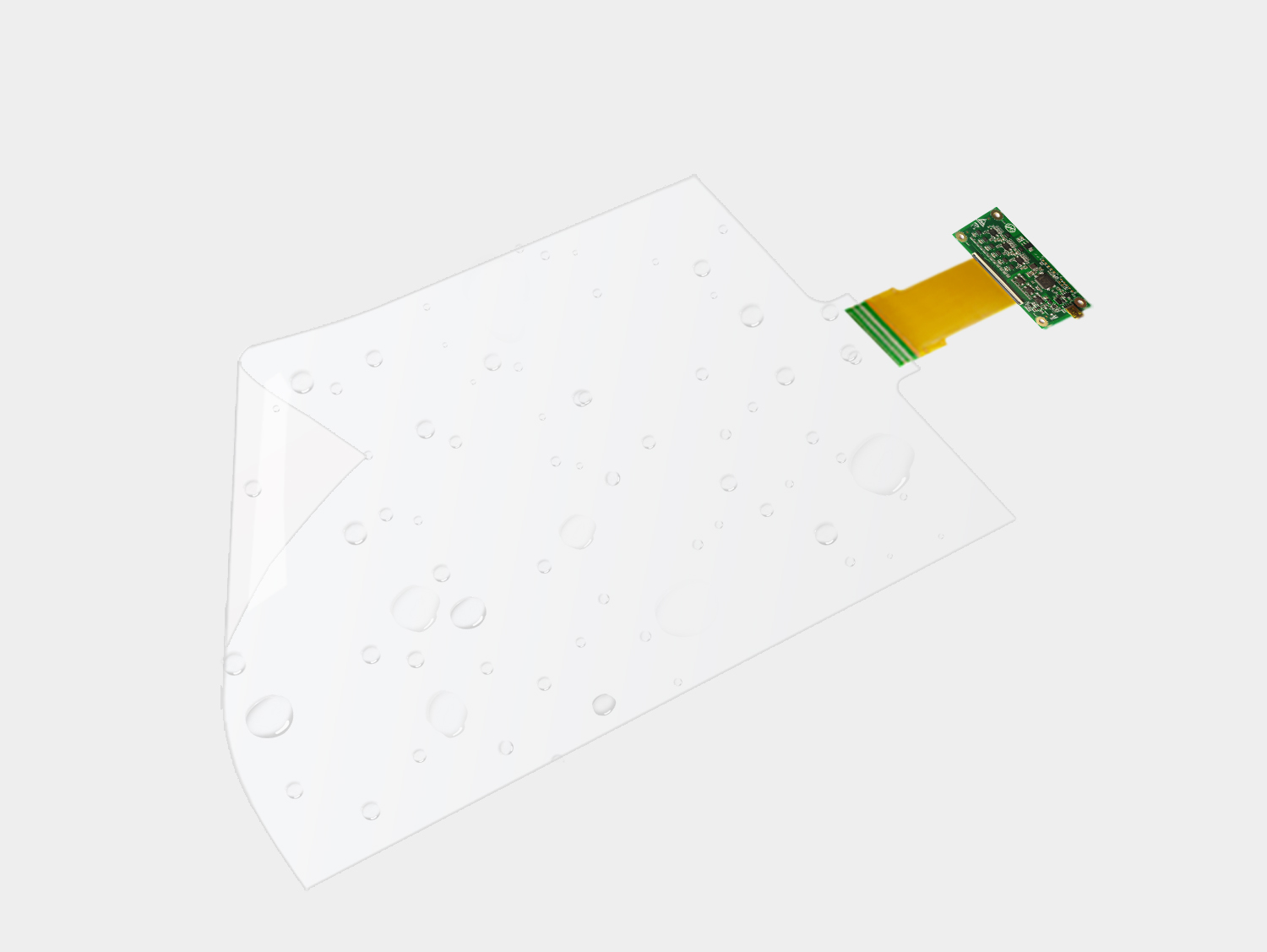

Función y estructura

Nuestra lámina táctil capacitiva compuesta por dos películas delgadas transparentes, con una matriz de cuadrícula capa que consiste en una capa de alambres metálicos entrecruzados por los ejes X e Y. Puede lograr una transparencia total, ya sea plana o curva, y es impermeable, a prueba de manchas y libre de interferencias de luz. También presenta un diseño sin bordes para control táctil. FPC tiene buena flexibilidad y alta flexibilidad, utiliza IC de alta estabilidad y placa de control de circuito.
Conexiones y sistemas

Conectar la lámina táctil PCAP es simple, usando una interfaz USB 2.0 de velocidad completa, adopta un enchufe de aleación de aluminio, no requiere controlador, solo calibración. El tiempo de reconocimiento USB es 3 veces mayor que el de un enchufe USB normal, y la velocidad de transmisión alcanza 480 Mbps. La lámina táctil GreenTouch sobresale en compatibilidad del sistema, compatibilidad con Windows, Android, Linux

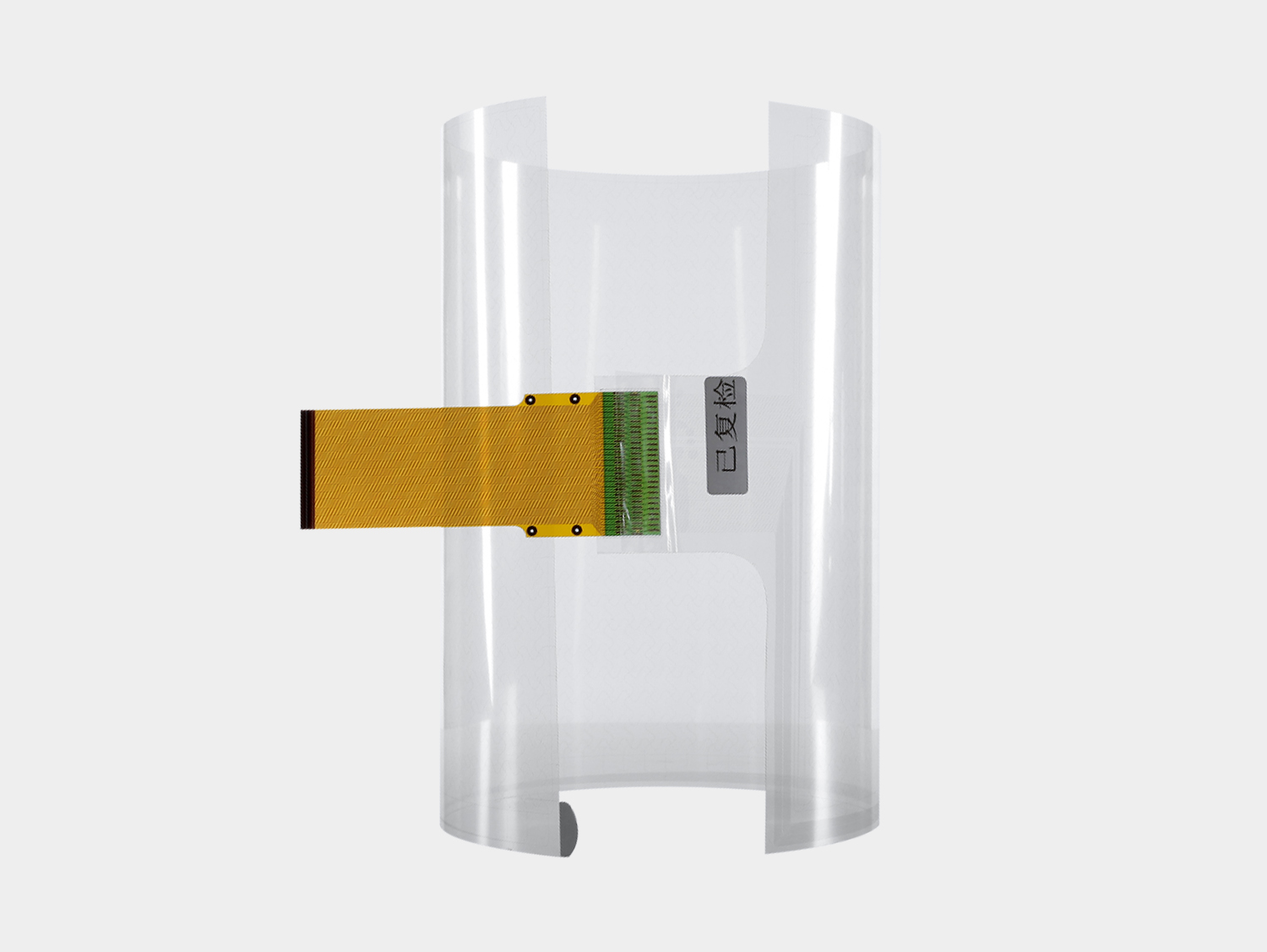

Varios tamaños disponibles

(Relación 16:9) Tamaño: 10.1”, 10.4”, 12”, 12.1”, 15.6”, 18.5”, 19”, 21.5”, 22”, 23.6”, 24”, 27”, 32”
(Relación 4:3) Tamaño: 17”, 19”
(Relación 16:10) Tamaño: 19”
Altamente personalizado: Tamaño, logotipo, servicios de pegado, AG, AF, AR

Pasos de montaje

1. Preparación de la superficie: Asegúrese de que la superficie de montaje (p. ej., la parte posterior de una lámina de vidrio o acrílico) esté limpia, plana y seca.
2. Alineación y Adhesión: Retire la capa protectora de la película táctil. Alinee el lado de detección (el lado con el patrón del circuito) con la parte posterior del medio, péguelo con cuidado y use un raspador para eliminar las burbujas de aire para garantizar un acabado suave y sin arrugas.
3. Conexión del controlador: Conecte el extremo del circuito impreso flexible (FPC) de la película táctil a la placa de control táctil correspondiente a través del conector.
4. Conexión eléctrica: Conecte el tablero de control a una computadora o dispositivo de control principal mediante un cable de datos USB.
5. Instalación y calibración del controlador: instale el controlador en la computadora y complete la calibración en la "Configuración de pantalla táctil" del sistema operativo.

Presupuesto

General Fabricante:GreenTouch Nombre del producto: Lámina táctil capacitiva (serie XTM) Tamaños regulares: 10,1”, 10,4”, 12”, 12,1”, 15,6”, 17”, 18,5”, 19”, 21,5”, 22”, 23,6”, 24”, 27”, 32” Garantía: 1-3 años Certificados: CE, FCC, RoHS

Panel Tipo de panel:Película+Película Tamaño diagonal: 10,1 a 32 pulgadas Relación de aspecto: 16:9, 4:3, 16:10 Gesto táctil: hacer clic, arrastrar, hacer zoom, girar Desviación: ≤0,5 mm Transmitancia: ≥93% Velocidad de escaneo: 8 ms/cuadro Sensor: TX24 RX48 Tecnología táctil: capacitiva de 12 puntos táctiles. Lista de embalaje: lámina táctil*1, controlador*1, línea USB*1 Sistema de soporte táctil: Windows, Android, Linux

Ambiental Tiempo de funcionamiento: máx. Sin parar 24 horas al día, 7 días a la semana Temperatura de funcionamiento: –20 °C a 70 °C Temperatura de almacenamiento: -20°C a 70°C Humedad: 90% de humedad relativa, sin condensación

Conectividad Interfaz:USB

Cumplimiento Certificaciones: CE, FCC, RoHS

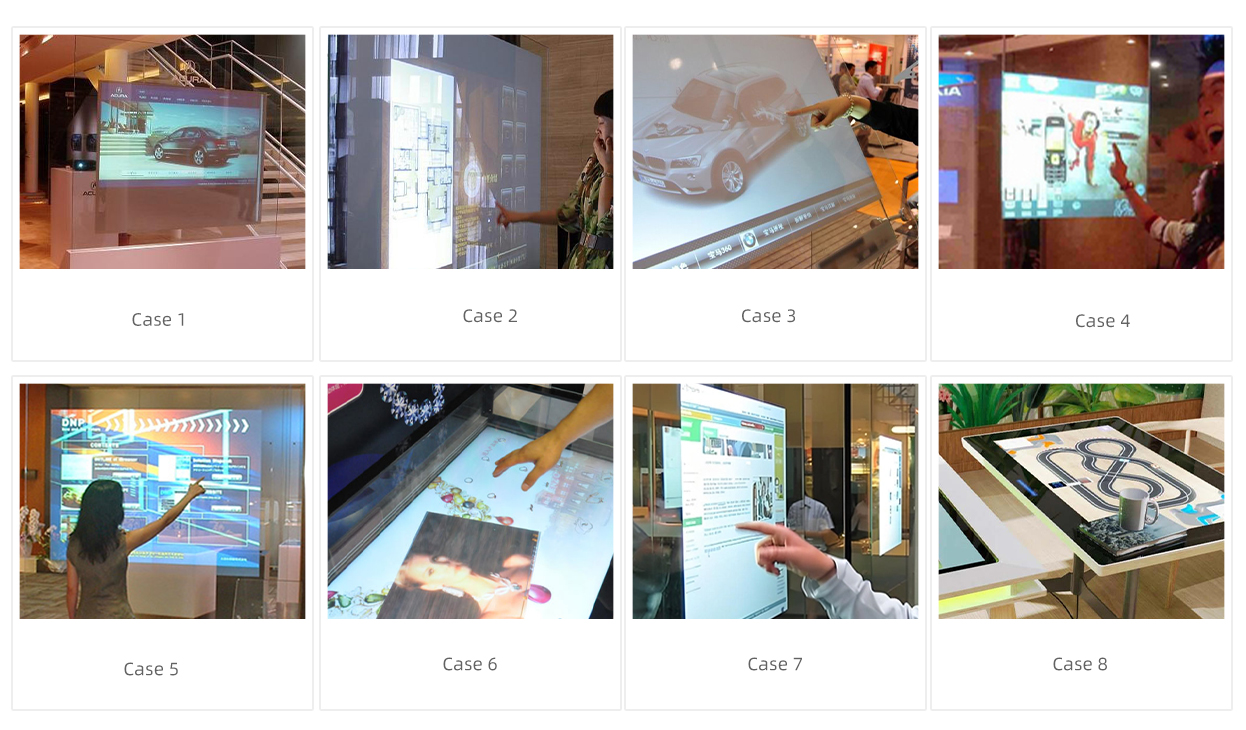

Campo de aplicación

Especificación y descarga

Tamaño	Modelo	Dimensiones	Ver área	Relación	Interfaz	Descargar Dibujo
10,1"	GT-XTM10.1L-1	242*147,4mm	223,5*125,7mm	16:9	USB	GT-XTM10.1L-1
10,1"	GT-XTM10.1W-1	247,3*146,8mm	223,5*125,7mm	16:9	USB	GT-XTM10.1W-1
10,4"	GT-XTM10.4L-1	248,6*151,1mm	230,2*129,5mm	16:9	USB	GT-XTM10.4L-1
10,4"	GT-XTM10.4W-1	253,9*150,5mm	230,2*129,5mm	16:9	USB	GT-XTM10.4W-1
12,1"	GT-XTM12.1L-1	286,3*172,3mm	267,8*150,6mm	16:9	USB	GT-XTM12.1L-1
12"	GT-XTM12L-1	284,1*171mm	265,6*149,4mm	16:9	USB	GT-XTM12L-1
12"	GT-XTM12L-2	262,2*204,5mm	243,8*182,8mm	16:9	USB	GT-XTM12L-2
12"	GT-XTM12W-1	289,2*170,4mm	265,6*149,4mm	16:9	USB	GT-XTM12W-1
12"	GT-XTM12W-2	267,4*203,9mm	243,8*182,8mm	16:9	USB	GT-XTM12W-2
15,6"	GT-XTM15.6L-1	368*215mm	345*194mm	16:9	USB	GT-XTM15.6L-1
15,6"	GT-XTM15.6W-1	368*215mm	345*194mm	16:9	USB	GT-XTM15.6W-1
17"	GT-XTM17L-1	364*281mm	345*259mm	4:3	USB	GT-XTM17L-1
17"	GT-XTM17W-1	369*280mm	378*212mm	4:3	USB	GT-XTM17W-1
18,5"	GT-XTM18.5L-1	428*251mm	409*230mm	16:9	USB	GT-XTM18.5L-1
18,5"	GT-XTM18.5W-1	433*251mm	409*230mm	16:9	USB	GT-XTM18.5W-1
19"	GT-XTM19L-1	439*258mm	420*236mm	16:9	USB	GT-XTM19L-1
19"	GT-XTM19L-2	404*311mm	386*289mm	4:3	USB	GT-XTM19L-2
19"	GT-XTM19L-3	427*277mm	409*255mm	16:10	USB	GT-XTM19L-3
19"	GT-XTM19W-1	444*258mm	420*236mm	16:9	USB	GT-XTM19W-1
19"	GT-XTM19W-2	409*310mm	386*289mm	4:3	USB	GT-XTM19W
19"	GT-XTM19W-3	433*277mm	409*255mm	16:10	USB	GT-XTM19W-3
21,5"	GT-XTM21.5L-1	494*289mm	475*267mm	16:9	USB	GT-XTM21.5L-1
21,5"	GT-XTM21.5W-1	499*288mm	475*267mm	16:9	USB	GT-XTM21.5W-1
22"	GT-XTM22L-1	492*318mm	473*296mm	16:9	USB	GT-XTM22.0L-1
22"	GT-XTM22W-1	497*318mm	473*296mm	16:9	USB	GT-XTM22.0W-1
23,6"	GT-XTM23.6L-1	540*315mm	522*293mm	16:9	USB	GT-XTM23.6L-1
23,6"	GT-XTM23.6W-1	545*314mm	522*293mm	16:9	USB	GT-XTM23.6W-1
24"	GT-XTM24L-1	549*320mm	531*298mm	16:9	USB	GT-XTM24L-1
24"	GT-XTM24W-1	554*319mm	531*298mm	16:9	USB	GT-XTM24W-1
27"	GT-XTM27L-1	616*357mm	597*336mm	16:9	USB	GT-XTM27L-1
27"	GT-XTM27W-1	621*357mm	597*336mm	16:9	USB	GT-XTM27W-1
32"	GT-XTM32L-1	726*419mm	708*398mm	16:9	USB	GT-XTM32L-1
32"	GT-XTM32W-1	731*419mm	708*398mm	16:9	USB	GT-XTM32W-1
